Назначение и область применения

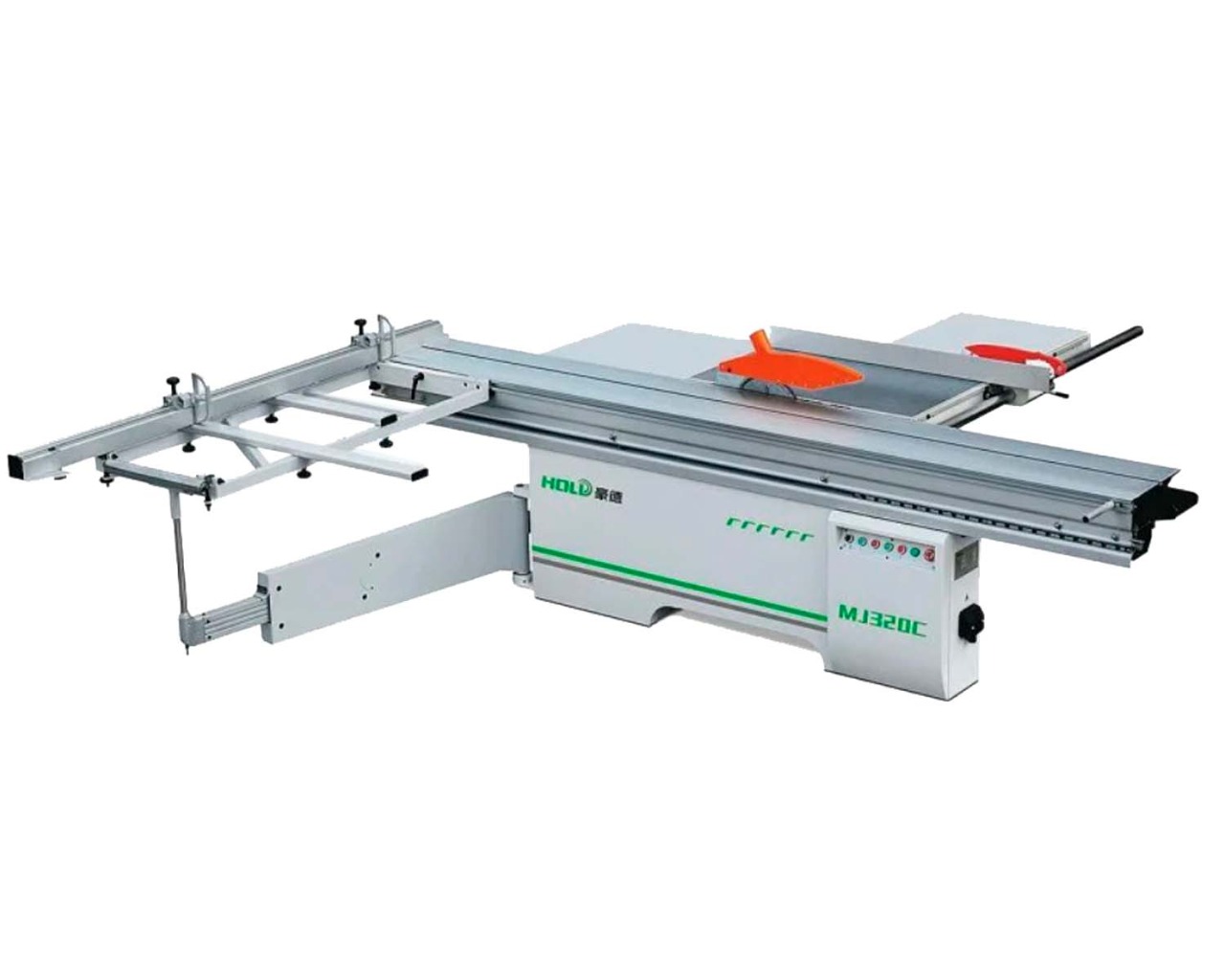

Форматно-раскроечный станок HOLD MJ320C предназначен для точного продольного и поперечного раскроя плитных и листовых материалов под прямым углом. Модель ориентирована на выполнение стандартных операций раскроя без необходимости угловых резов, что обеспечивает стабильность конструкции и высокую точность обработки. Максимальная высота пропила при 90° составляет 90 мм, что позволяет эффективно обрабатывать мебельные плиты, фанеру и массив древесины.
Станок применяется на мебельных и столярных предприятиях, где требуется надёжный форматный раскрой под прямым углом. Оборудование оптимально для:
- производства корпусной мебели;
- серийного раскроя ЛДСП, ДСП и МДФ;
- изготовления прямолинейных деталей;
- работы в цехах малого и среднего формата.
Длина подвижной каретки 3200 мм обеспечивает удобную обработку крупноформатных плит и высокую точность позиционирования.
Раскрой и качество реза
Основная пила диаметром 350 мм с частотой вращения 4200 об/мин обеспечивает стабильную линию реза. Подрезная пила диаметром 120 мм с частотой вращения 8500 об/мин предотвращает образование сколов на ламинированных поверхностях. Совместная работа пил гарантирует чистый рез без сколов на декоративных покрытиях.
Такая конфигурация режущего узла позволяет обрабатывать как стандартные мебельные плиты, так и более массивные заготовки, сохраняя высокое качество кромки по всей длине раскроя.
Приводы пил
Основная и подрезная пилы имеют раздельные двигатели. Мощность двигателя основной пилы составляет 5,5 кВт, подрезной — 0,75 кВт. Такое сочетание обеспечивает уверенную работу с плотными плитными материалами и стабильность при серийной загрузке.
Раздельные приводы повышают надёжность оборудования, упрощают обслуживание и позволяют независимо управлять каждым режущим инструментом.
Станина и подвижная каретка
Конструкция HOLD MJ320C ориентирована на надёжность и простоту эксплуатации. Станина сварная из листового материала, рабочий стол выполнен из шлифованного чугуна, что обеспечивает высокую жёсткость и снижение вибраций при работе.
Подвижная каретка изготовлена из анодированного алюминия, её длина составляет 3200 мм, ширина — 430 мм. Роликовое исполнение каретки гарантирует плавное и точное перемещение заготовки по всей рабочей зоне, что способствует высокой повторяемости размеров.
Система управления и настройки
Электрический подъём основной пилы упрощает настройку высоты пропила. Включение и выключение основной и подрезной пил осуществляется раздельно, что даёт оператору гибкость при подготовке станка к различным операциям.
Настройка пил выполняется справа от каретки без необходимости выключения станка и сдвигания каретки: предусмотрен ручной подъём и перемещение вперёд/назад для подрезной пилы. Такая компоновка ускоряет переналадку и повышает удобство работы.
Станок оснащён электрическими компонентами ведущих мировых производителей (Honeywell и др.), что гарантирует надёжность и долгий срок службы.
Линейки и упоры
Поперечный упор представляет собой мощную алюминиевую конструкцию, оснащённую двумя массивными подвижными перекидными упорами. Это обеспечивает надёжную фиксацию заготовки и точность позиционирования при поперечных резах.
Параллельная направляющая выполнена из алюминиевого профиля. Её перемещение вдоль стола осуществляется по стальной шлифованной направляющей круглого сечения диаметром 45 мм с микрометрической регулировкой и эксцентриковым фиксатором, что гарантирует высокую точность установки параллельных резов.
Аспирация, защита и опции
Аспирационный кожух на расклинивающем ноже входит в стандартную комплектацию, эффективно удаляя стружку из зоны резания и повышая чистоту рабочего пространства. Полный аспирационный кожух (с отдельным патрубком) доступен как опция.
В качестве дополнительных опций предлагаются пневматический прижим на всю длину каретки, обеспечивающий надёжную фиксацию материала, а также цифровая индикация на поперечном упоре для повышения точности настройки.
Продуманная система защиты и аспирации способствует безопасной и комфортной работе оператора, а также продлевает срок службы режущего инструмента.
