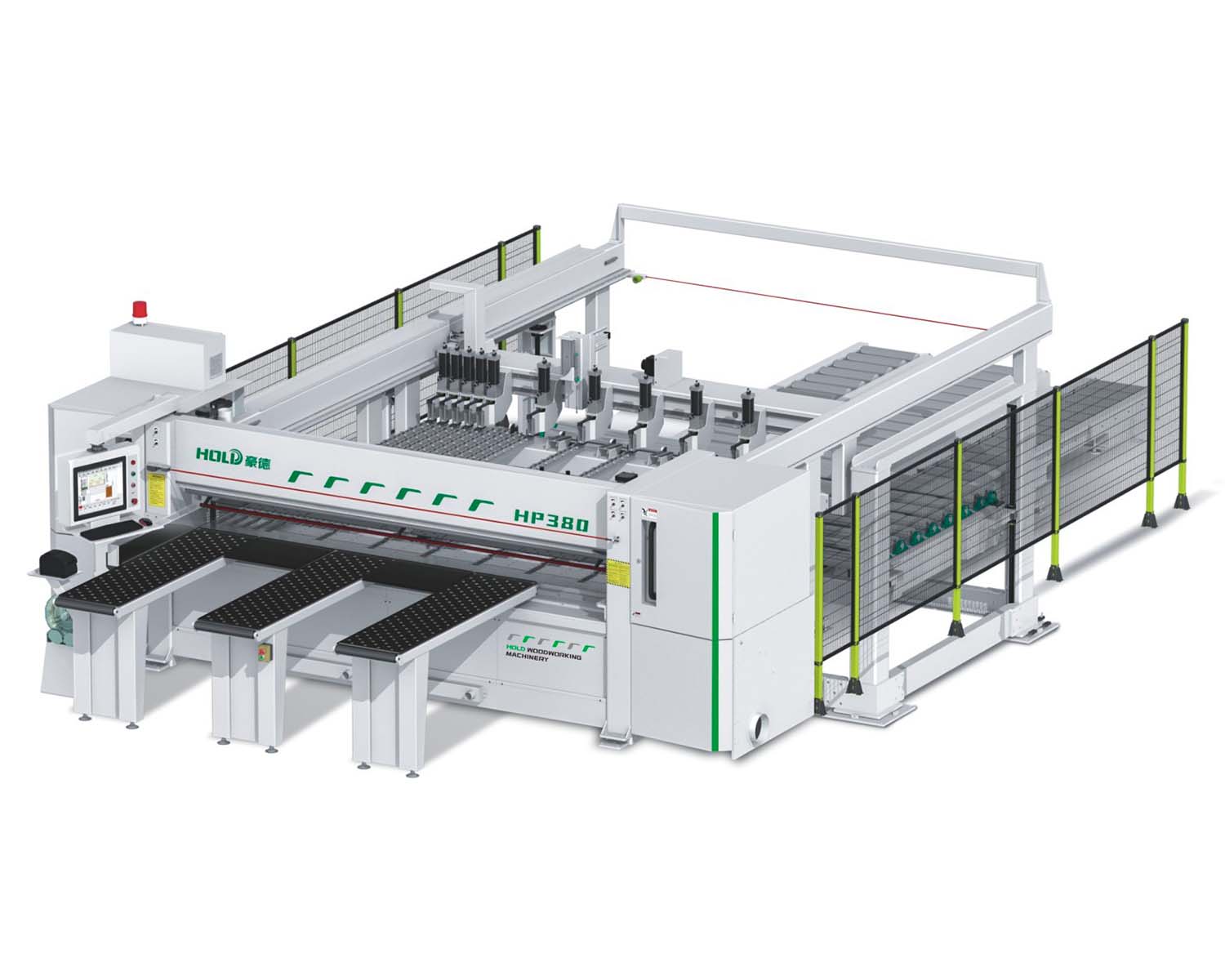

Форматно-раскроечный центр с ЧПУ

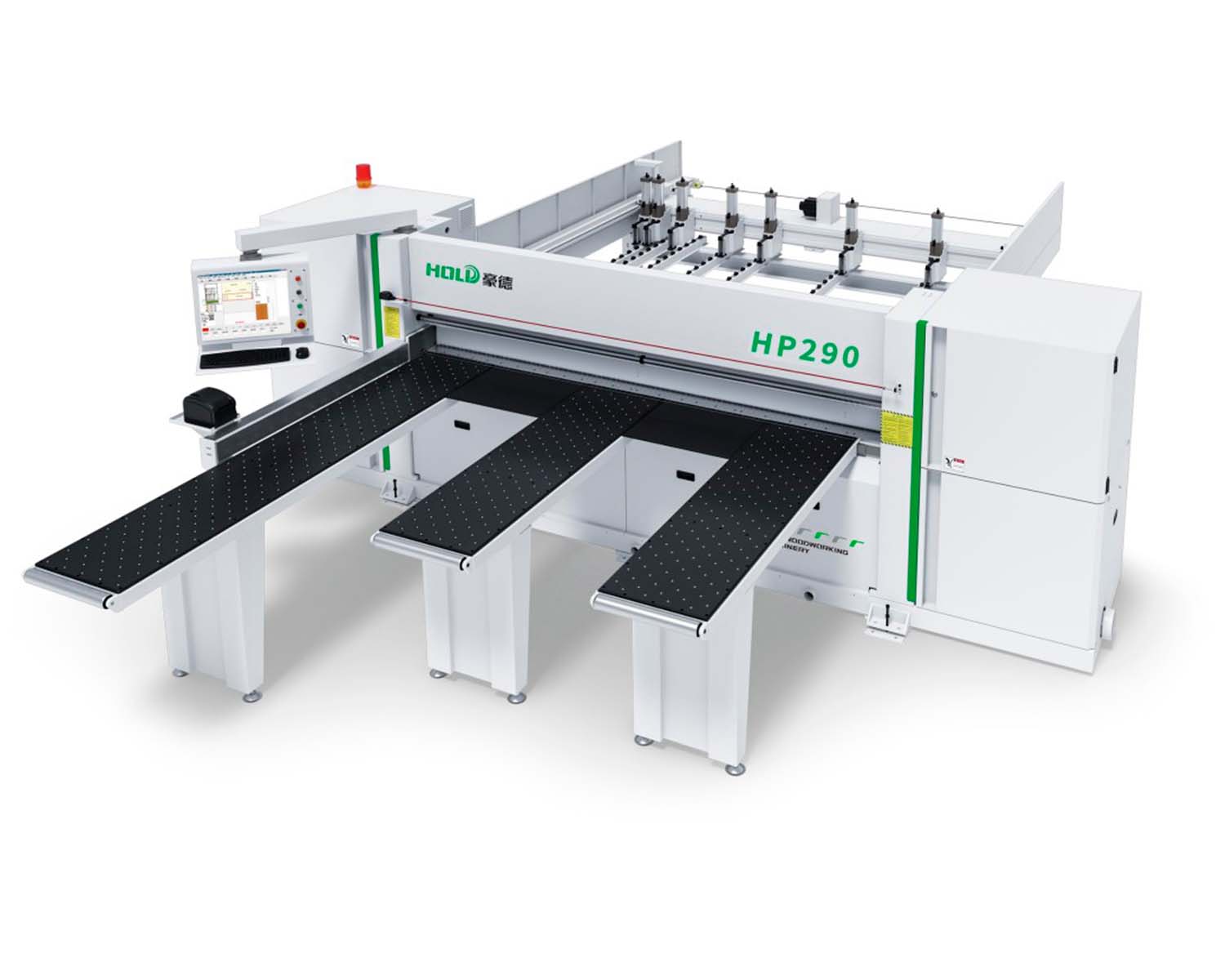

Форматно-раскроечный центр с ЧПУ — это высокотехнологичное оборудование, предназначенное для обработки листовых материалов, таких как ДСП, МДФ, фанера, ламинат и другие. Благодаря своей универсальности, пильные центры находят широкое применение в мебельной промышленности, строительстве, производстве рекламы и других сферах, где требуется точная и быстрая раскройка плитных материалов. Этот центр позволяет не только максимально точно и быстро выполнять раскрой материала, но и оптимизировать процесс использования сырья, тем самым снижая объем отходов и увеличивая эффективность производства. Ознакомьтесь с нашими пильными центрами, такими как Форматно-раскроечный центр с ЧПУ HOLD HP330.

Автоматизация и пристаночная механизация

Современные пильные центры с ЧПУ оснащены системами автоматизации, которые значительно повышают производительность и точность. Пристаночная механизация позволяет автоматизировать подачу и обработку материалов, что существенно сокращает время простоя и увеличивает общий объем производства. Использование обратного толкателя, пакетного раскроя и боковой или задней загрузки дополнительно улучшает эффективность и гибкость работы.

Система управления ЧПУ

Пильные центры оснащены передовыми компьютерными системами управления (ЧПУ), которые обеспечивают полный контроль над всеми этапами производственного процесса. Система ЧПУ позволяет программировать сложные операции распила и обрабатывать данные в реальном времени. Она включает интерфейс для настройки параметров работы, мониторинга состояния оборудования и диагностики возможных неисправностей, что значительно упрощает эксплуатацию и обслуживание станка.

Основные узлы и механизмы

Подающий механизм

Подача материала к рабочей зоне осуществляется с помощью пневматических захватов. Этот узел отвечает за равномерную и точную подачу материала к зоне распила, что критически важно для обеспечения качества и точности реза. Надежный подающий механизм обеспечивает стабильность процесса и минимизирует вероятность ошибок.

Система зажима — Прижимная балка

Для обеспечения максимальной точности распила материал должен быть надежно зафиксирован во время работы пильного диска. Прижимная балка обеспечивают фиксацию материала без возможности его перемещения во время реза. Это гарантирует точность и повторяемость процесса раскроя, что особенно важно при серийном производстве.

Пильный узел

Сердцем форматно-раскроечного центра является пильный узел, включающий в себя пильные диски и привод. Пильные диски могут быть различных диаметров и толщин, выбор которых зависит от типа и размеров обрабатываемого материала. Привод пильного диска осуществляется с помощью электромотора, мощность которого подбирается исходя из требуемых производственных задач. Пильные блоки позволяют выполнять как прямолинейные, так и поперечные распилы с высокой точностью, а при помощи настройки высоты пил присутствует возможность создания канавок, выборок, фасок и других элементов на обрабатываемой поверхности.

Устройство для удаления опилок

В процессе работы образуется большое количество опилок и стружки, которые могут негативно сказаться на качестве реза и безопасности работы. Устройства для удаления опилок выполнены в виде вакуумных систем, которые эффективно очищают рабочую зону от отходов, обеспечивая чистоту и безопасность производственного процесса.

Области применения

• Мебельная промышленность: точный раскрой ДСП, МДФ и фанеры для производства мебели.
• Строительство: обработка различных строительных материалов для создания компонентов зданий.
• Производство рекламы: раскрой ламината и других материалов для изготовления рекламных конструкций.
• Судостроение и авиация: создание элементов внутренней отделки и конструкций.
• Производство упаковки: раскрой материалов для создания упаковочной продукции.

Основные операции станка

• Продольный распил: прямая резка листовых материалов.
• Поперечный распил: резка материалов под прямым углом.
• Пазование: создание канавок, фасок и других элементов.
• Пакетный раскрой: одновременный раскрой нескольких слоев материала для повышения производительности.

Чек-лист по обслуживанию

Ежедневная проверка

• Очистка рабочего стола от опилок и пыли.
• Проверка состояния пильного диска и его креплений.
• Смазка подвижных частей.

Еженедельная проверка

• Проверка состояния зажимных устройств.
• Тестирование работы системы ЧПУ и подающих механизмов.

Ежемесячная проверка

• Комплексная диагностика системы ЧПУ.
• Проверка и замена изношенных деталей.
• Калибровка оборудования.

Ежегодное обслуживание

• Полная разборка и очистка узлов.
• Замена всех изношенных компонентов.
• Перепрограммирование и обновление ПО системы ЧПУ.

Современные пильные центры с ЧПУ — это надежные и высокоэффективные машины, которые обеспечивают высокую точность и производительность. Правильное обслуживание и эксплуатация такого оборудования гарантируют длительный срок службы и стабильную работу на протяжении многих лет.
