Автоматический пакетный раскрой

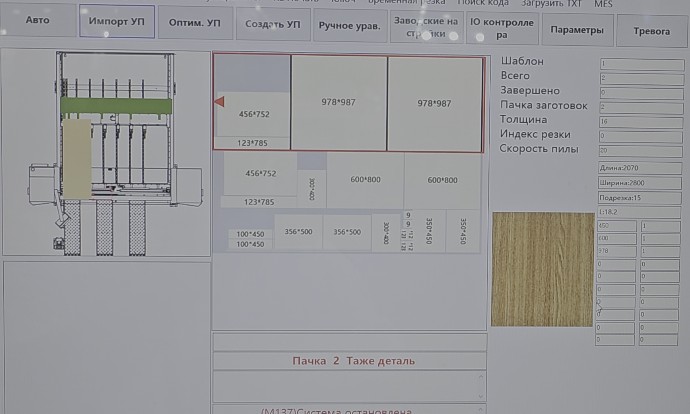

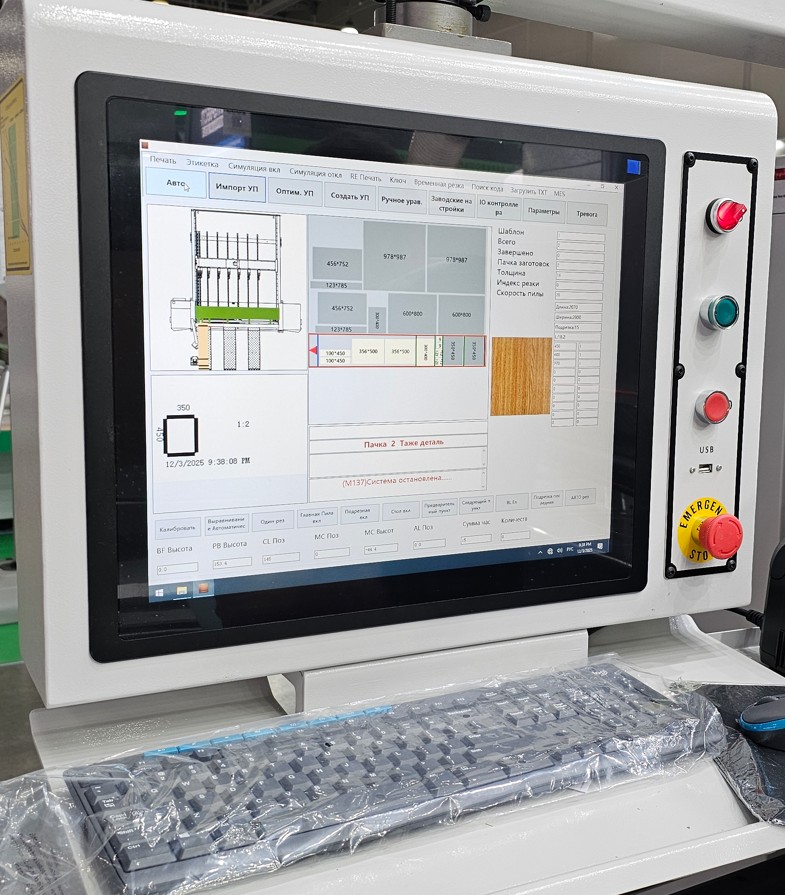

Центр выполняет скоростной пакетный раскрой плитных материалов. ЧПУ управляет рабочим циклом и поддерживает точное позиционирование заготовок. Станок работает в автоматическом режиме.

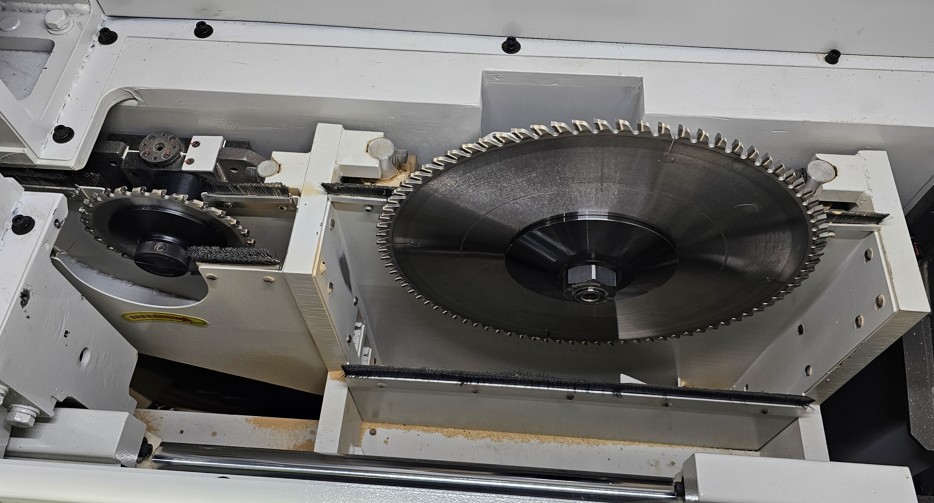

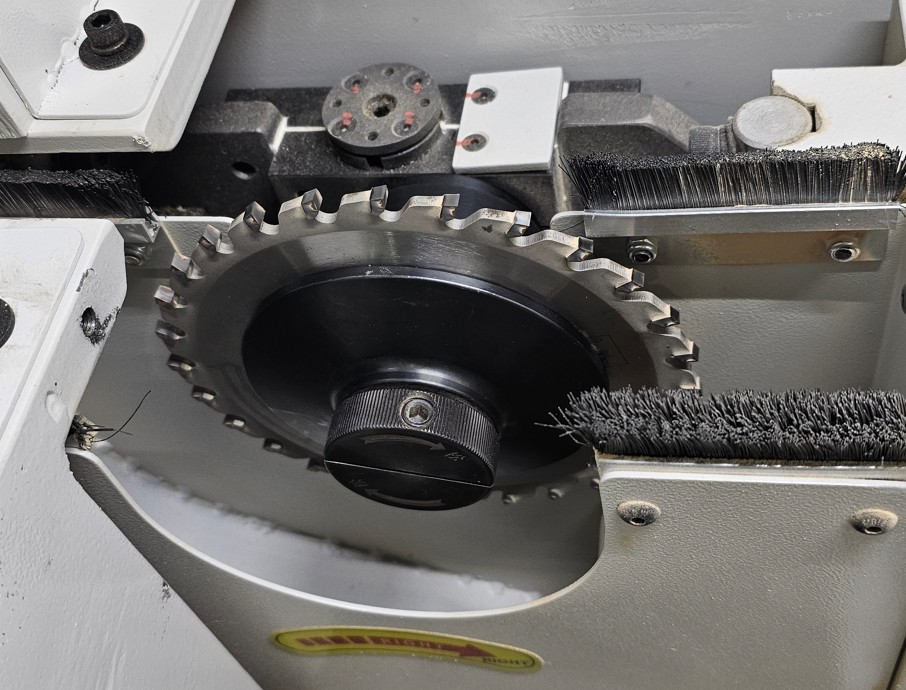

Подрезная пила формирует кромку без сколов. Интеллектуальная система управляет пильным узлом при обработке ламинированных плит. Такая схема сохраняет чистоту реза по всей длине пакета.
Оборудование рассчитано на непрерывную производственную работу. Конструкция выдерживает интенсивную загрузку и сохраняет повторяемость размеров. Станок поддерживает заданную производительность при серийном раскрое.
Производственное использование
Центр применяют на мебельных и деревообрабатывающих предприятиях. Оборудование работает в серийном и массовом производстве. Станок также включают в автоматизированные линии раскроя.

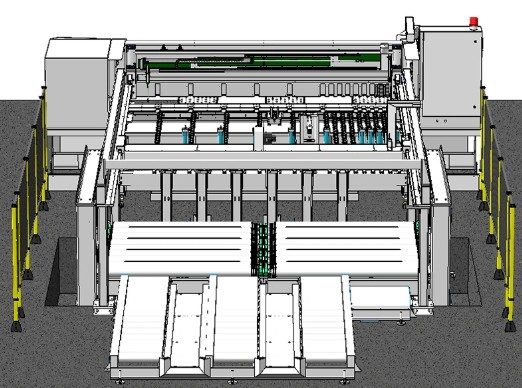

Пильный центр использует заднюю загрузку и два толкателя. Такая компоновка разделяет подачу материала и рабочее перемещение пакета. Система поддерживает последовательную обработку плит.
Основные направления работы:
- производство корпусной мебели;
- мебельные фабрики с оптимизацией карт раскроя;
- столярные и деревообрабатывающие цеха;

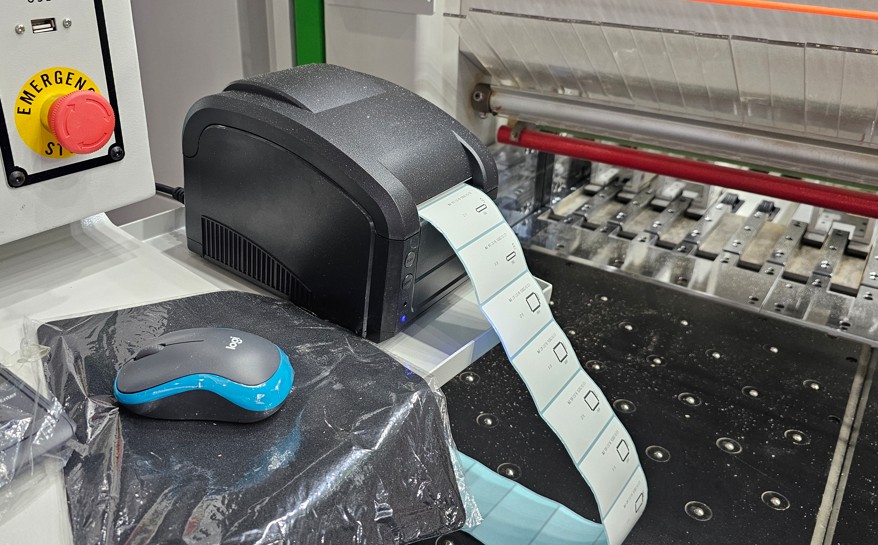

- предприятия, внедряющие штрихкодирование и цифровое управление производством.
Станок обрабатывает основные виды плитных материалов. В перечень входят ЛДСП, ДСП, МДФ, ДВП и другие плитные материалы.
Перемещение пильного узла

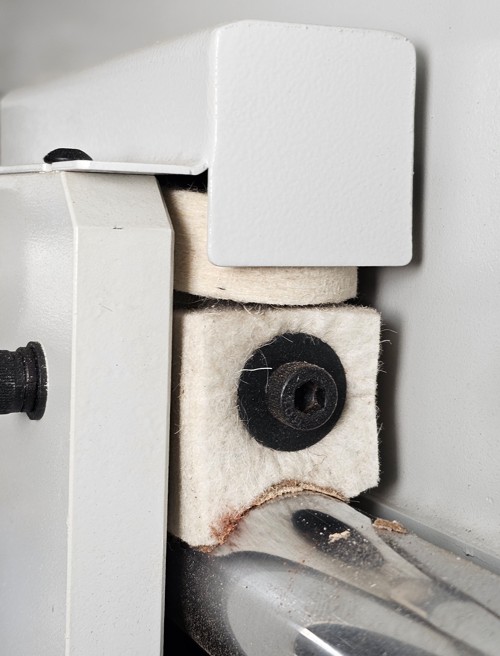

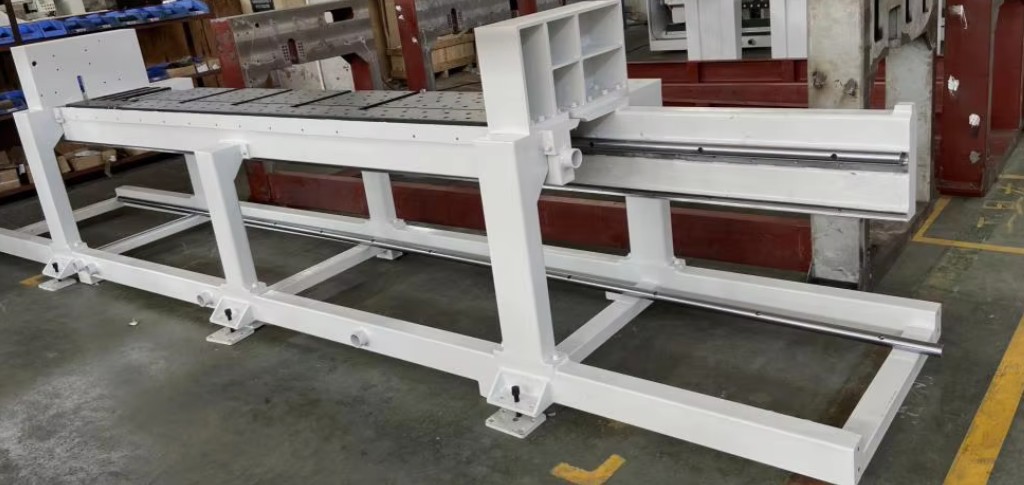

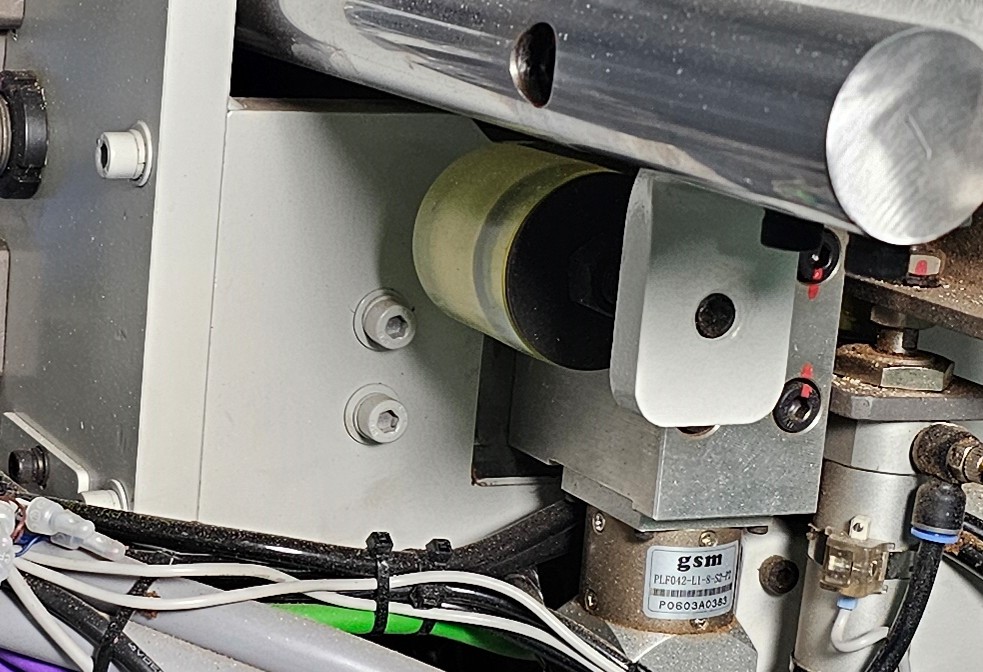

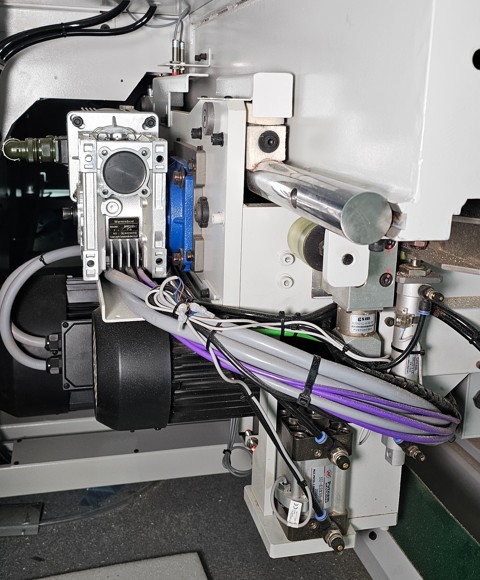

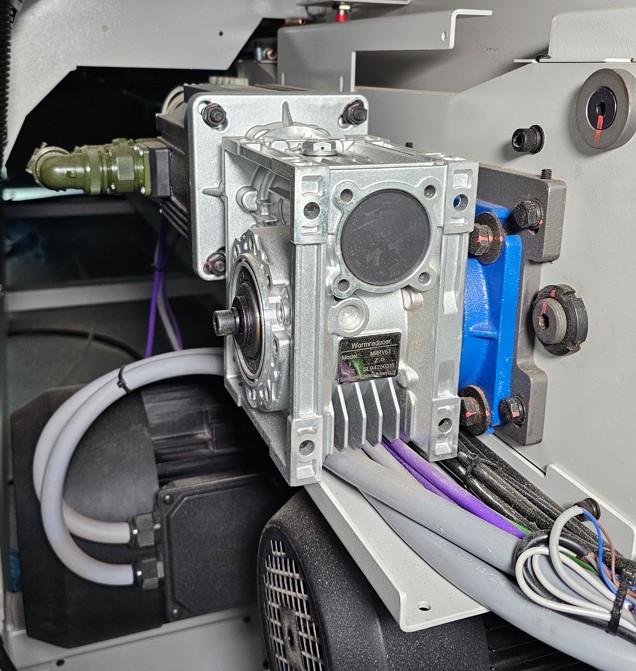

Пильный узел движется по двум стальным круглым направляющим. Сервопривод обеспечивает плавный ход и повторяемость позиционирования. Такая кинематика поддерживает точность реза при пакетной обработке.

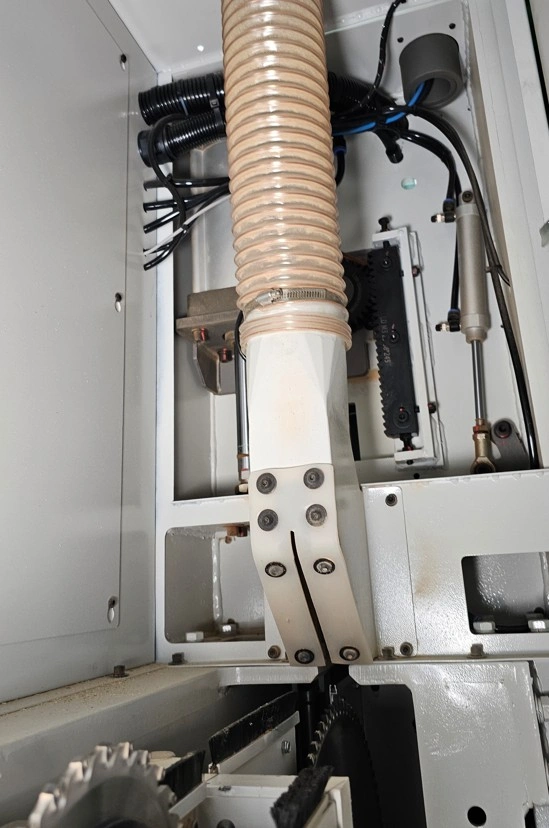

Массивный корпус повышает жёсткость пильного агрегата. Конструкция снижает отклонения режущего узла под рабочей нагрузкой. Жёсткость корпуса сохраняет точность при раскрое пакетов плит.
Рабочие и подающие столы

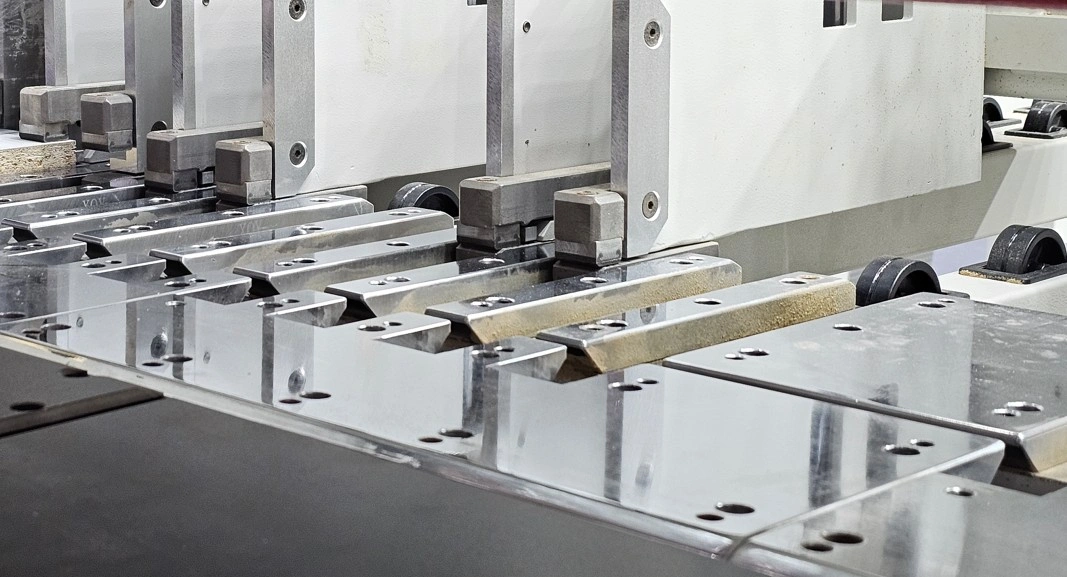

Рабочая зона включает хромированный стальной стол. Поверхность выдерживает износ и механические повреждения. Стол поддерживает стабильное перемещение плит в зоне раскроя.

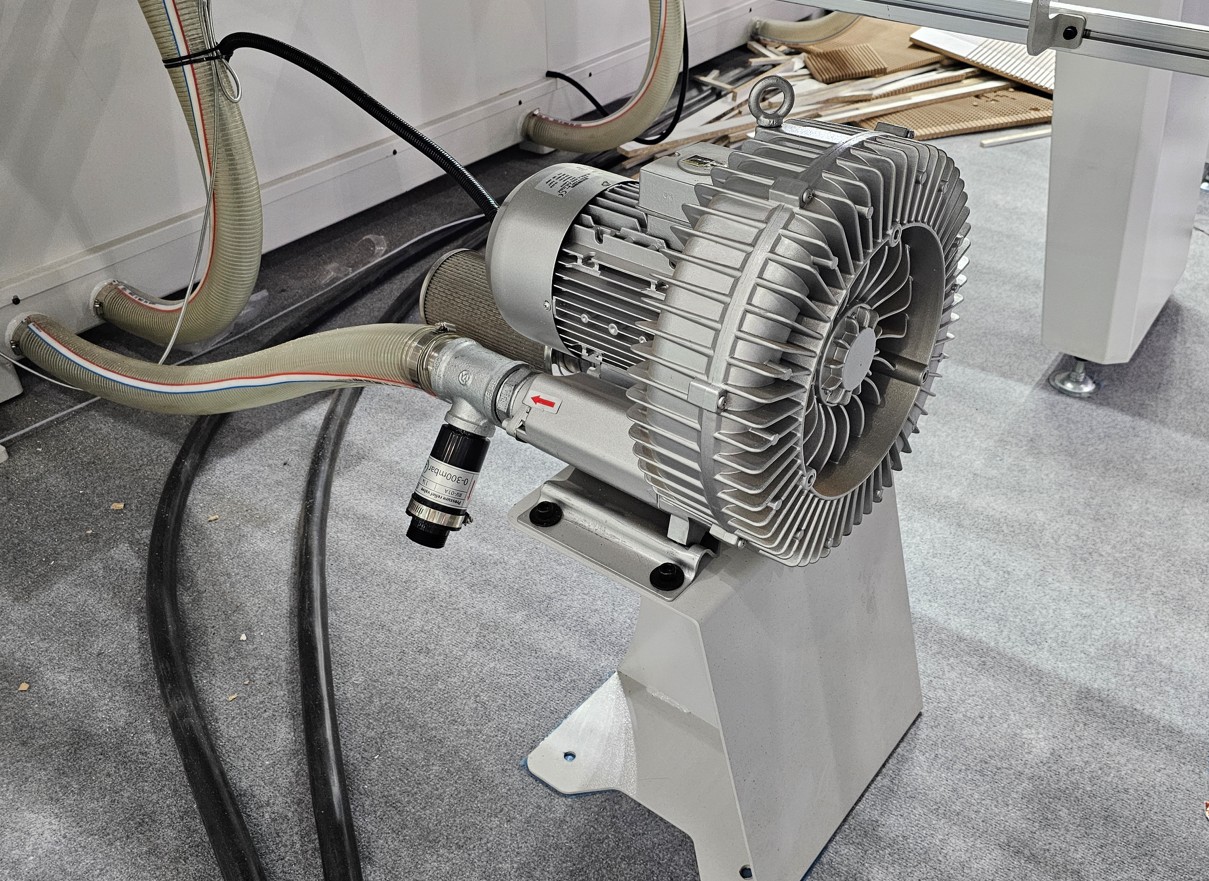

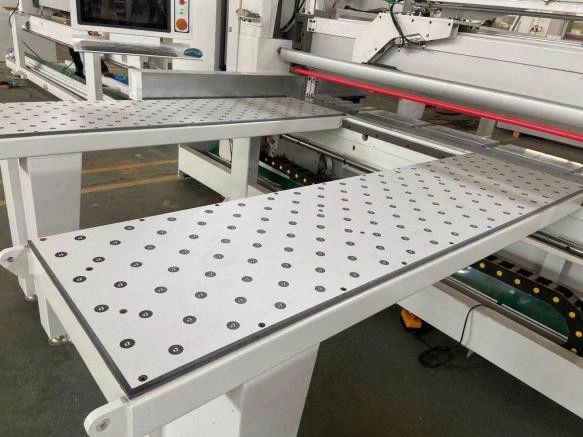

Подающие столы используют систему воздушной подушки. Шариковые опоры снижают сопротивление при перемещении материала. Такая конструкция упрощает подачу крупноформатных и тяжёлых плит.

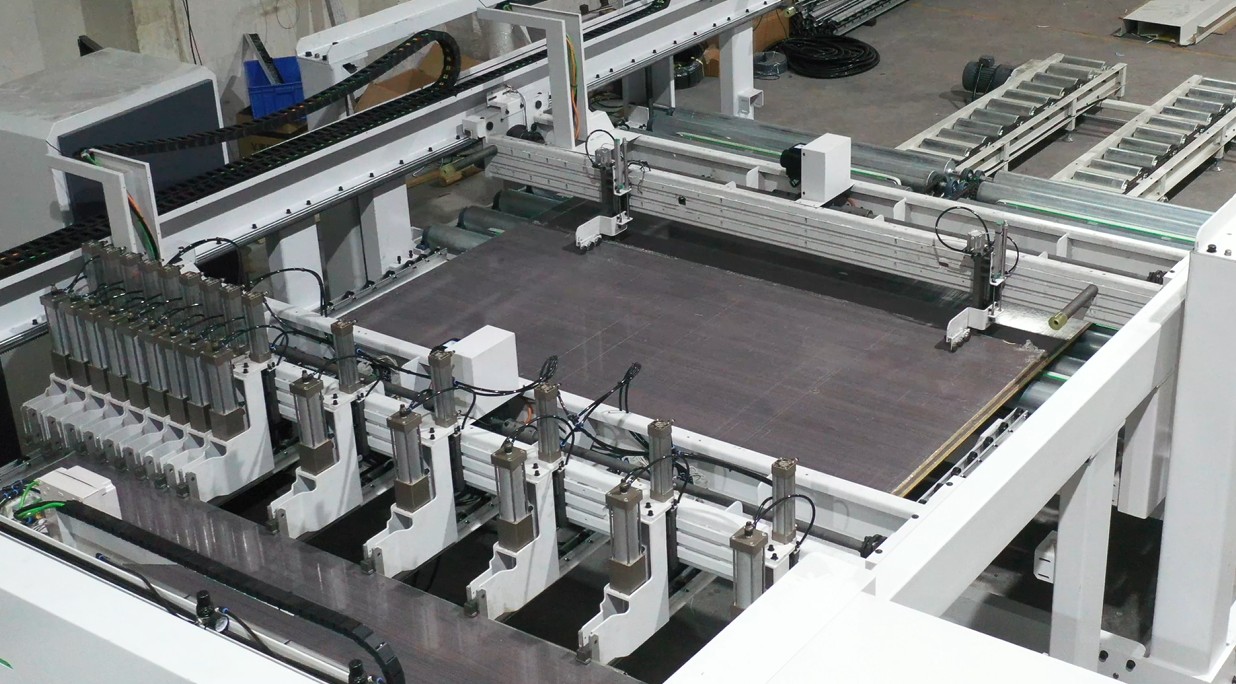

Задняя загрузочная платформа

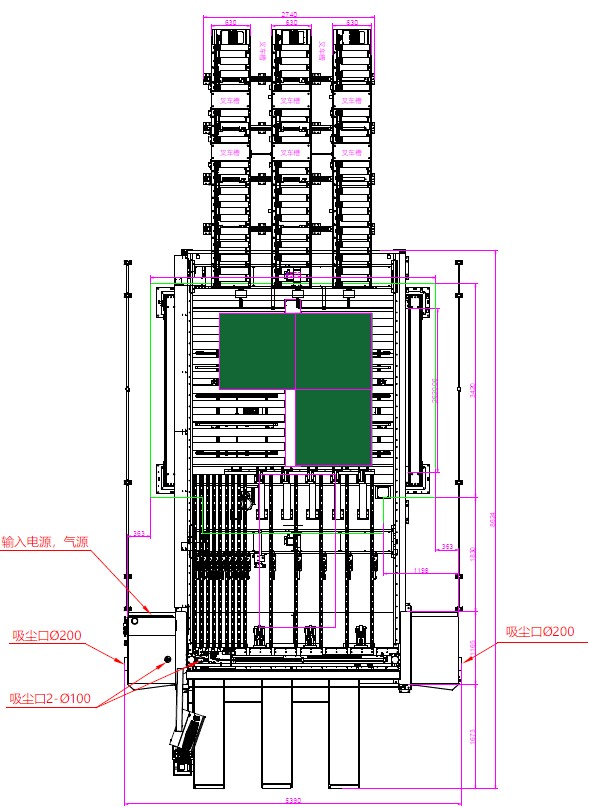

Загрузочная платформа принимает крупноформатные панели. Размер платформы составляет 3800 × 2200 мм. Конструкция поддерживает панели толщиной от 15 мм.
Платформа допускает несколько направлений подачи материала. Оператор может организовать переднюю, заднюю и боковую загрузку. Такая схема адаптирует центр к компоновке производственной линии.

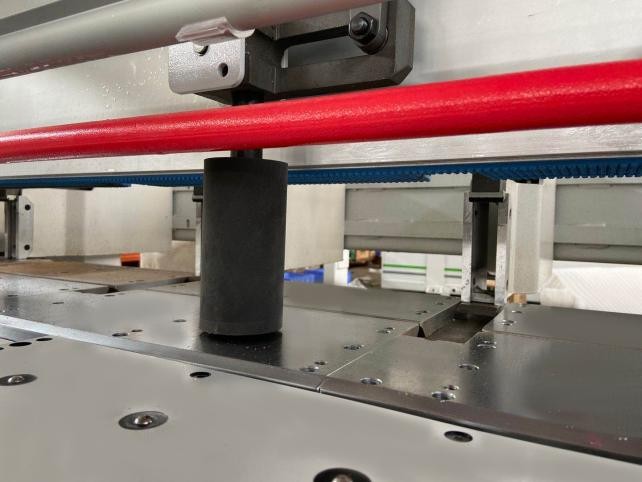

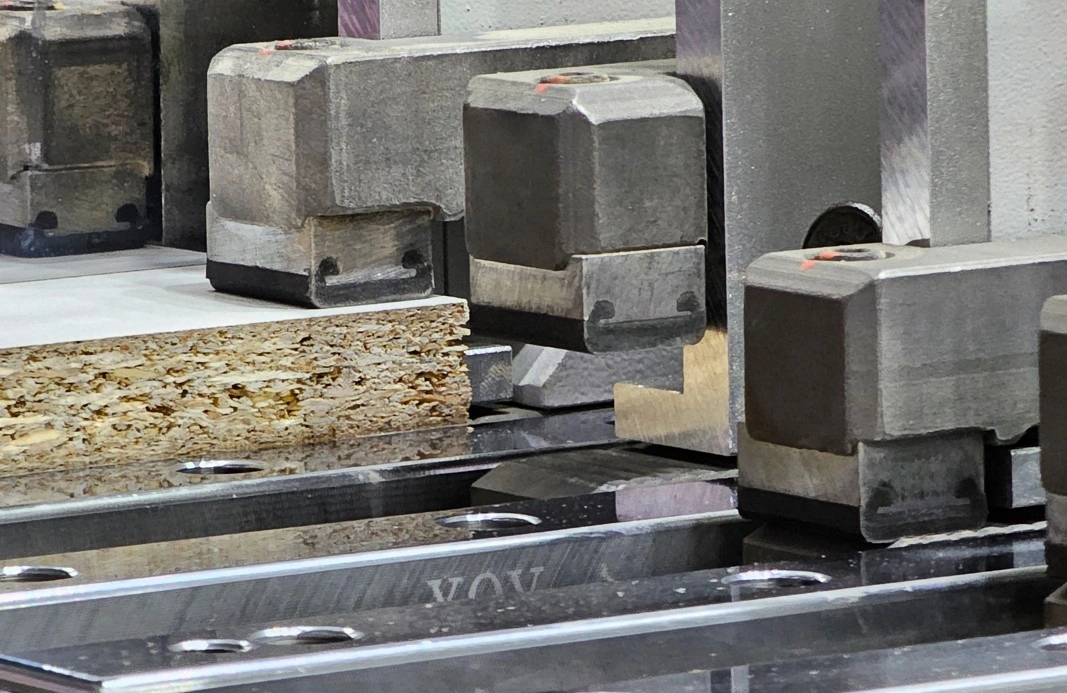

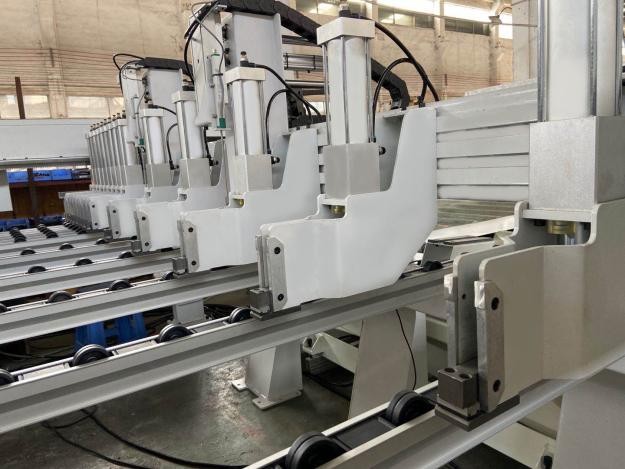

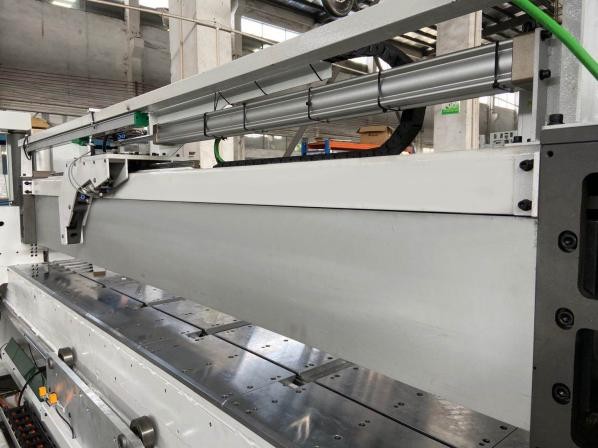

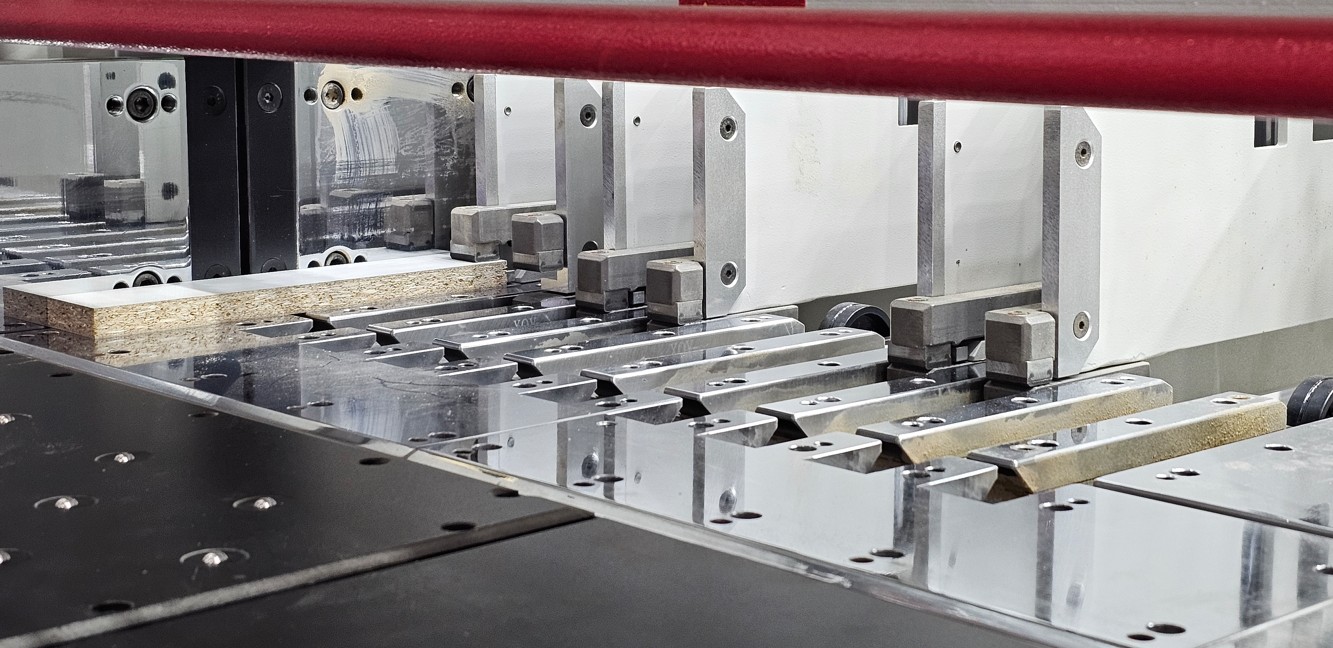

Два толкателя разделяют загрузку и пиление. Передний рабочий толкатель перемещает материал в зоне обработки. Задний загрузочный толкатель одновременно подаёт следующую заготовку.
Параллельная работа сокращает промежутки между операциями. Центр одновременно выполняет загрузку и пиление плит. Такая организация повышает общую производительность линии.
Приводы и обслуживание

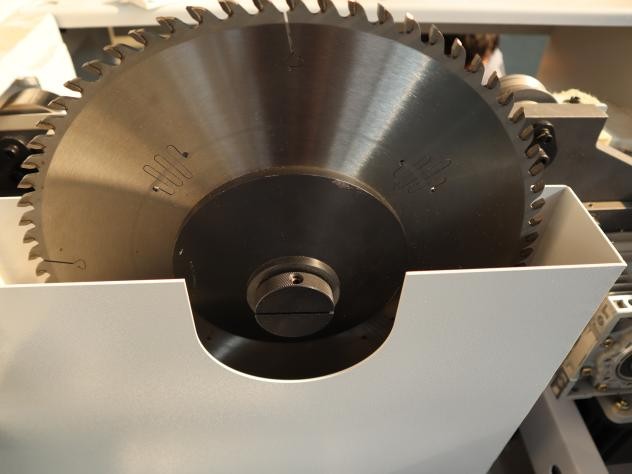

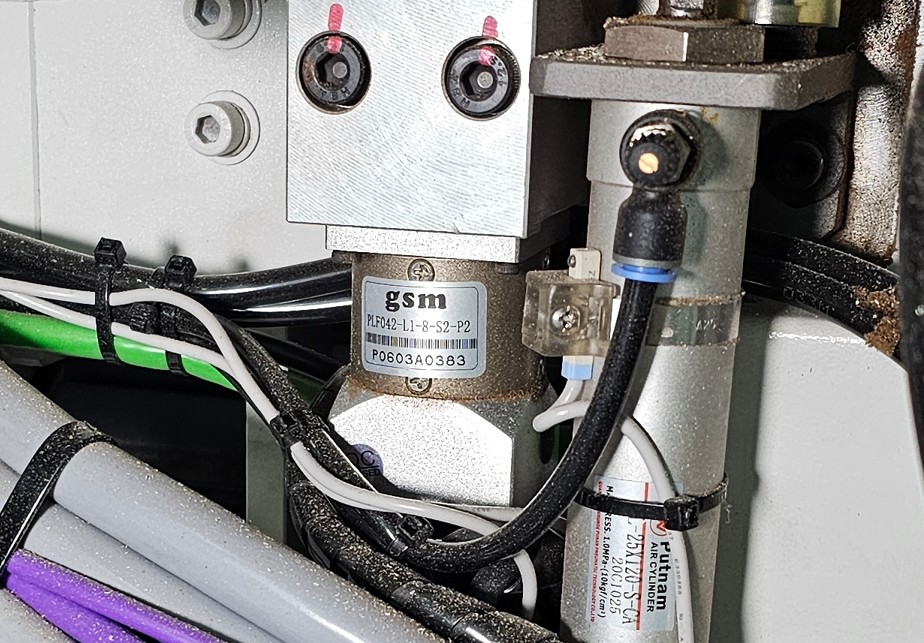

Пневматическая система ускоряет замену пильного диска. Механизм сокращает продолжительность подготовительных операций между рабочими циклами.

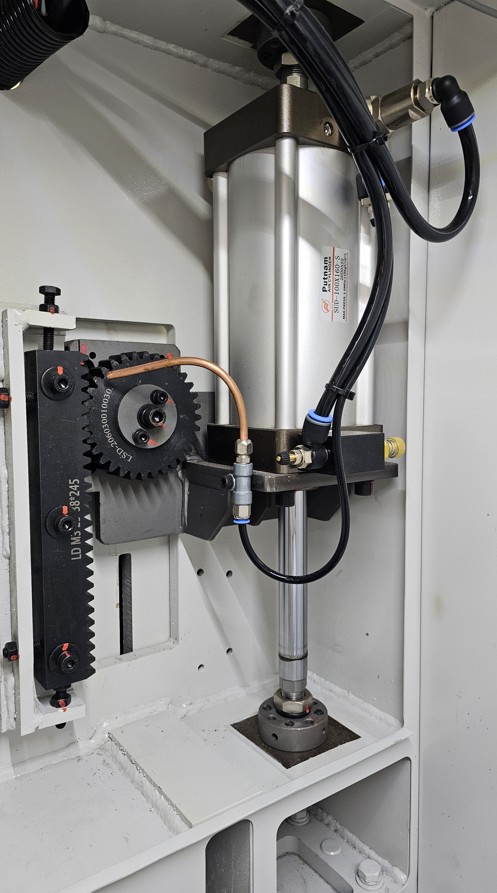

Толкатель использует привод «шестерня – рейка». Такая схема передаёт движение подающему механизму при позиционировании плит.

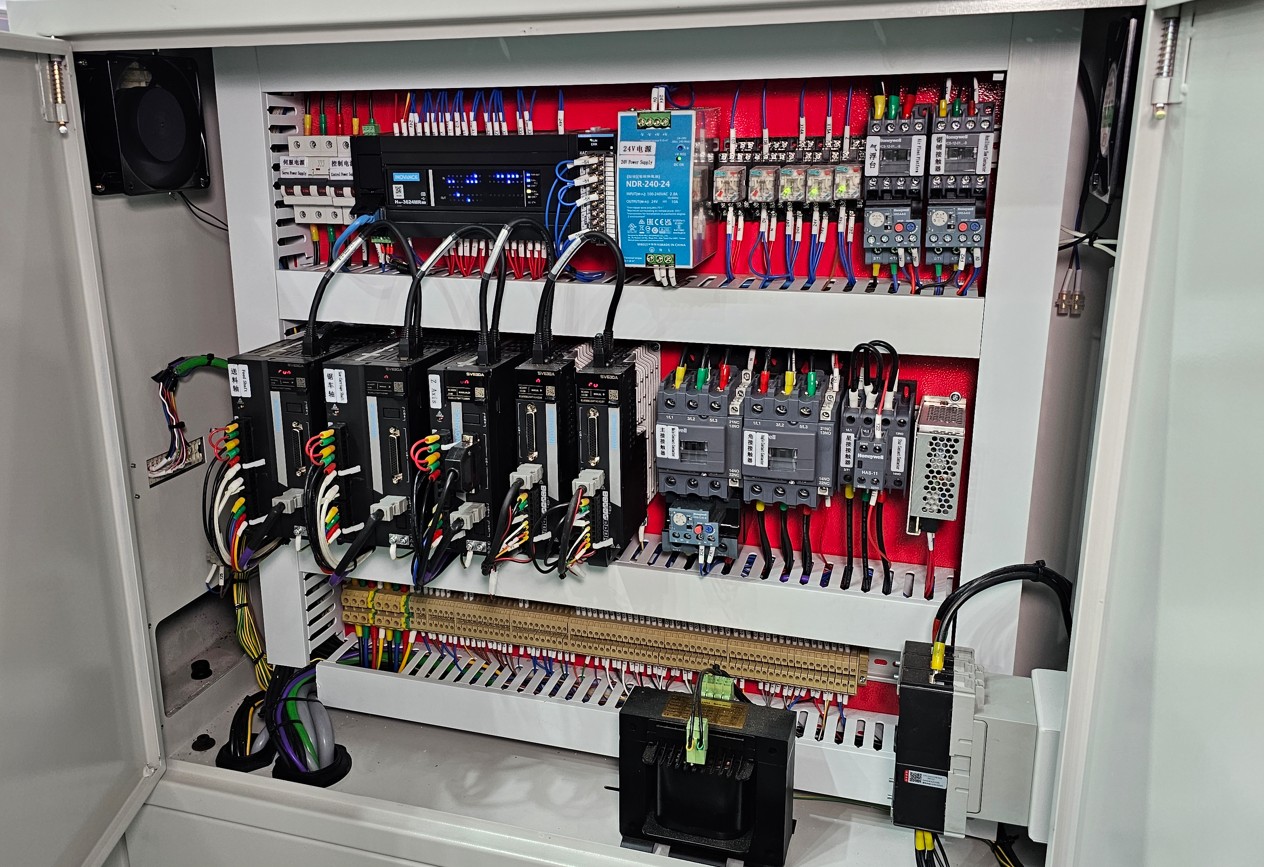

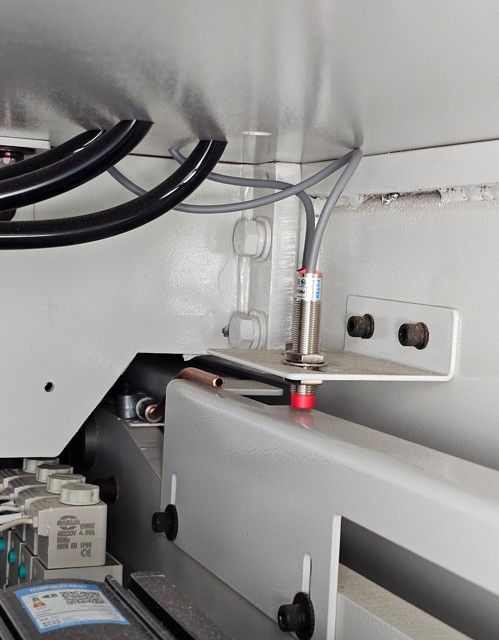

Электрические компоненты формируют систему управления станком. Система использует компоненты ведущих мировых производителей. Электрическая часть сохраняет высокую помехоустойчивость при производственной эксплуатации.
Мощность и устойчивость
Общая установленная мощность оборудования составляет 40 кВт. Этот параметр охватывает работу приводов и вспомогательных систем центра.
Масса станка — 11 500 кг. Масса повышает виброустойчивость оборудования при интенсивной загрузке. Конструкция сохраняет стабильность в непрерывном рабочем режиме.
