Операции раскроя
HOLD MJ320DK выполняет раскрой плитных и листовых материалов. Станок формирует продольные, поперечные и угловые резы. Оборудование обрабатывает ЛДСП, ДСП, МДФ, фанеру и массив древесины.
Пильный узел наклоняется до 45°. Механизм позволяет выполнять точные угловые и комбинированные резы. Основная и подрезная пилы сохраняют чистоту ламинированных поверхностей.
Максимальная высота пропила при 90° составляет 90 мм. Станок обрабатывает одиночные плиты и массивные заготовки. Рабочий параметр сохраняется при прямом положении пильного узла.
Производственные работы
Станок применяют в мебельных и столярных производствах. HOLD MJ320DK используют при изготовлении дверей, фасадов и корпусных элементов. Оборудование поддерживает серийный и мелкосерийный режим работы.
Станок выполняет следующие работы:
- раскрой плитных материалов в мебельном производстве;
- точную подгонку деталей по размеру;
- выполнение угловых и комбинированных резов;
- работу в условиях серийного и мелкосерийного производства.

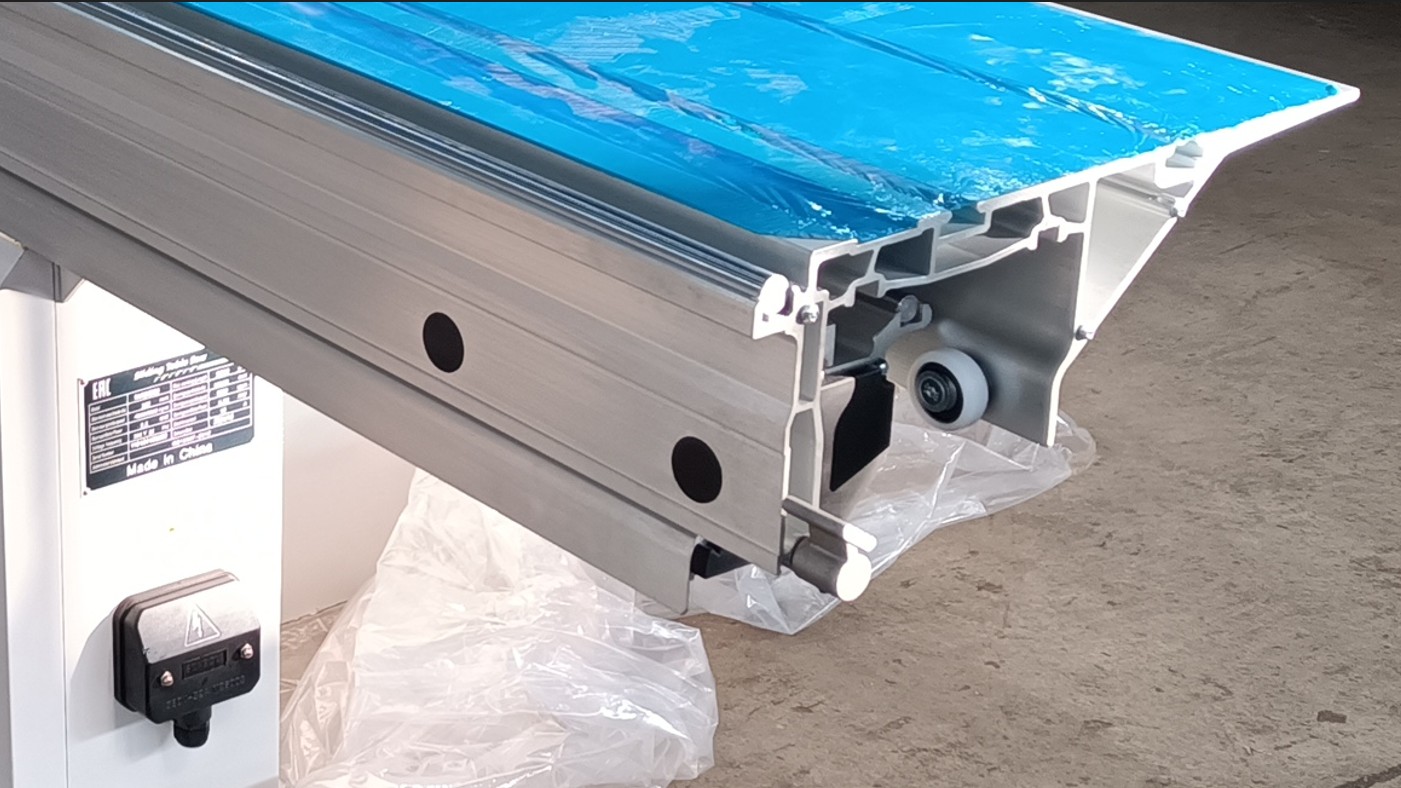

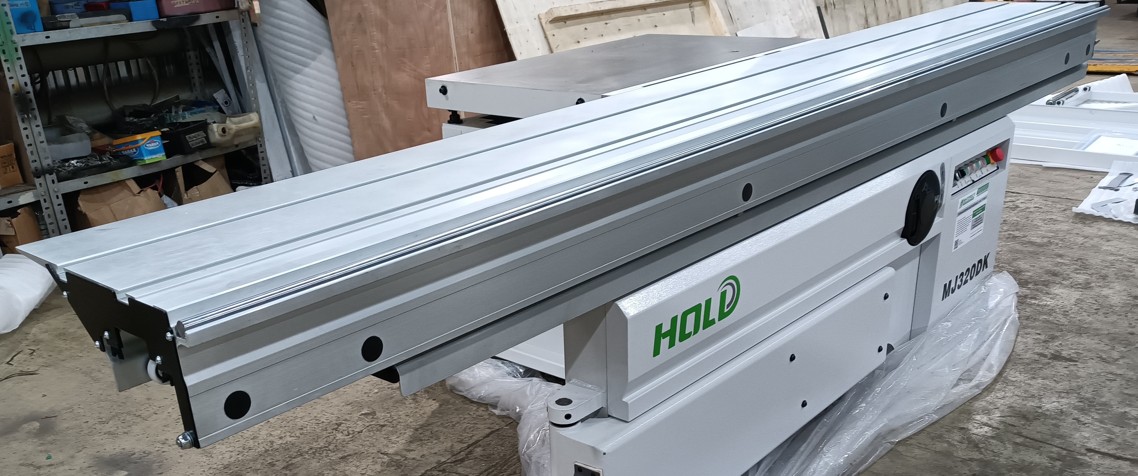

Подвижная каретка обеспечивает обработку крупноформатных плит. Длина подвижной каретки 3200 мм расширяет рабочую зону. Ширина 430 мм поддерживает размещение и перемещение материала.
Пильный узел

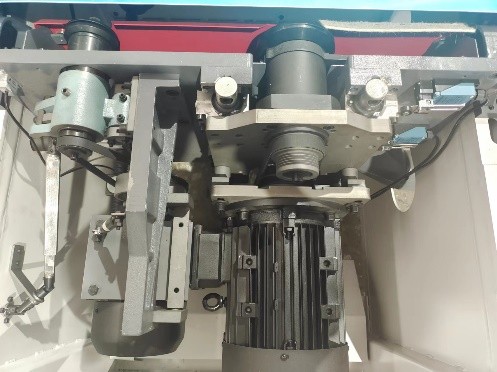

Цельнолитой корпус сохраняет жёсткость пильного узла. Замкнутая конструкция стабилизирует положение режущего инструмента при нагрузке. За счёт этого станок поддерживает точность и чистоту реза.
Сферические закрытые двойные направляющие задают наклон узла. Такая механика повышает точность перемещения пильного узла. Закрытая конструкция направляющих увеличивает долговечность механизма.
Электрический привод поднимает пильный узел. Система регулирует рабочее положение режущего инструмента. Электрический подъём упрощает настройку станка перед раскроем.
Режущий инструмент
Основная пила формирует чистую линию реза. Пила диаметром 350 мм вращается с частотой 4200 об/мин. Такой режим поддерживает стабильную обработку плитных материалов.
Подрезная пила предотвращает сколы ламинированного покрытия. Пила диаметром 120 мм работает с частотой вращения 8500 об/мин. Совместная работа пил сохраняет целостность декоративной поверхности.
Приводы пил
Основная и подрезная пилы используют отдельные двигатели. Мощность двигателя основной пилы — 5,5 кВт. Мощность подрезной пилы — 0,75 кВт.
Общая установленная мощность — 6,35 кВт. Такое распределение обеспечивает рез плотных плитных материалов. Система сохраняет умеренное энергопотребление при рабочей нагрузке.

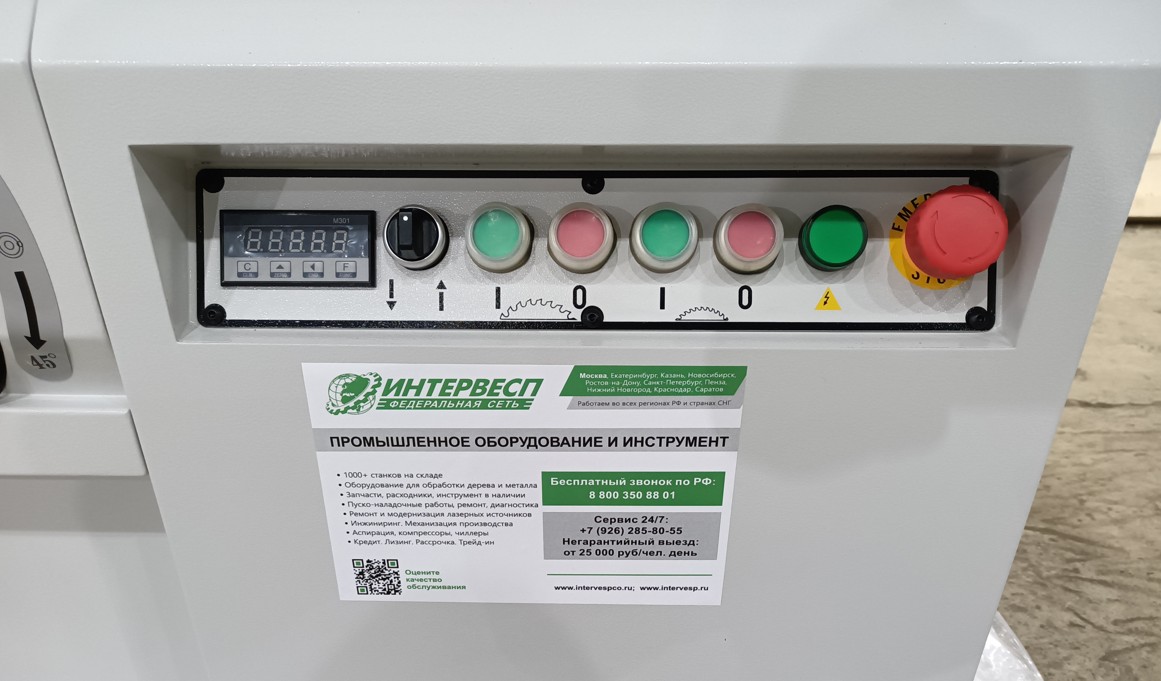

Станок раздельно управляет основной и подрезной пилой. Оператор включает каждый режущий инструмент независимо. Такая схема упрощает подготовку оборудования к требуемой операции.
Система управления

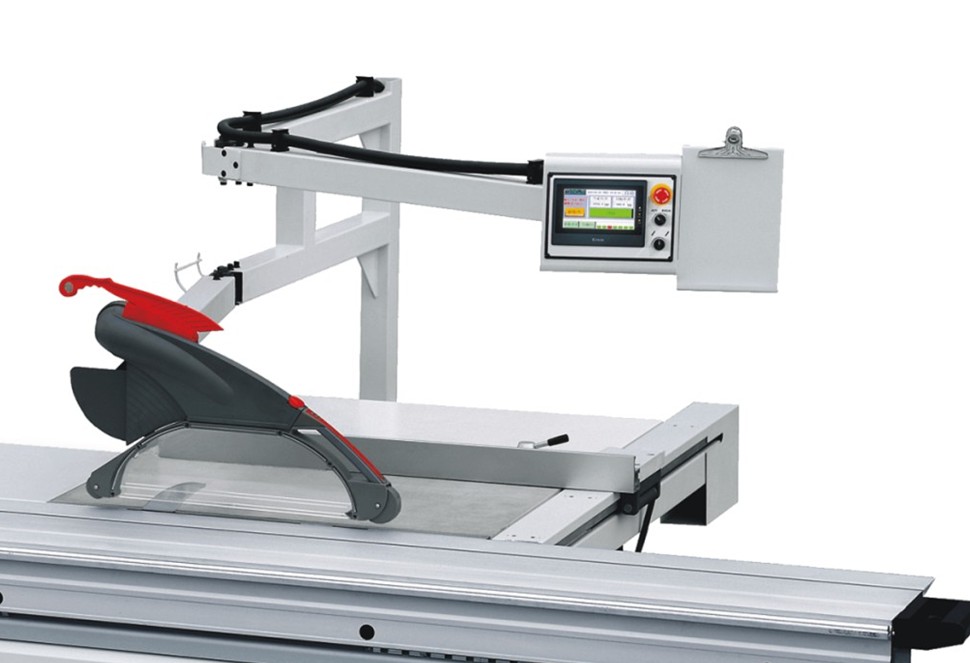

Сенсорная панель управляет рабочими настройками станка. Высокопроизводительный пульт использует интуитивно понятный интерфейс. Оператор задаёт параметры без дополнительных механических перестановок.

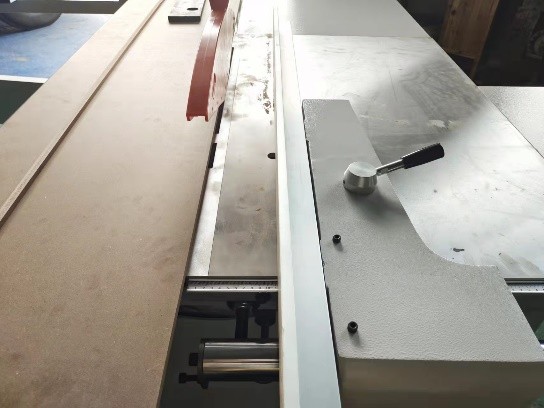

Сервопривод перемещает параллельный упор. Сенсорный пульт задаёт требуемое положение упора. Автоматическая настройка повышает точность и ускоряет перенастройку.
Линейки и упоры

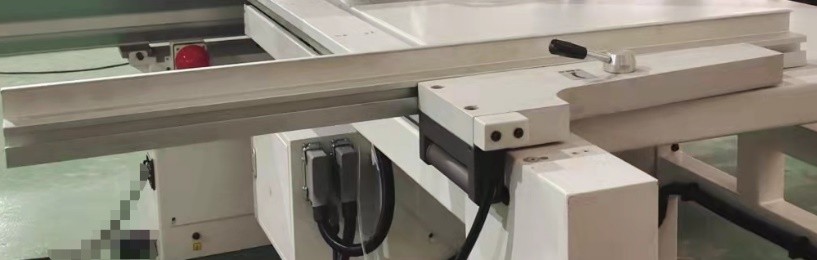

Горизонтальная линейка позиционирует материал при раскрое. Конструкция европейского типа выполнена из высокопрочного алюминия. Два массивных перекидных упора фиксируют заданный размер.

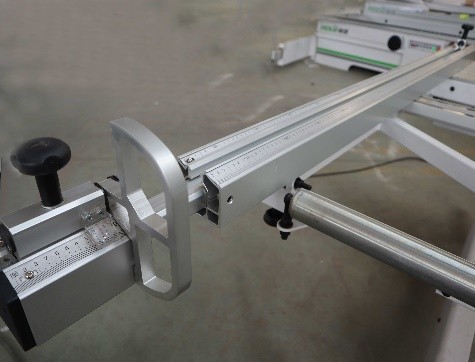

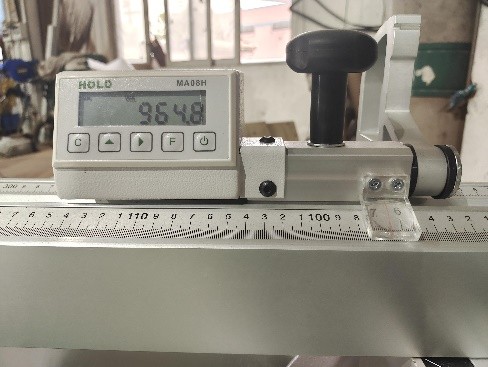

Поперечный упор контролирует положение заготовки. Электронный цифровой дисплей отображает установленный размер. Индикация повышает точность настройки перед выполнением реза.
Алюминиевые центрические шкалы сохраняют точность отсчёта. Шкалы изготовлены из экструдированного сплава. Материал обеспечивает высокую точность и износостойкость элементов.
Защита и аспирация

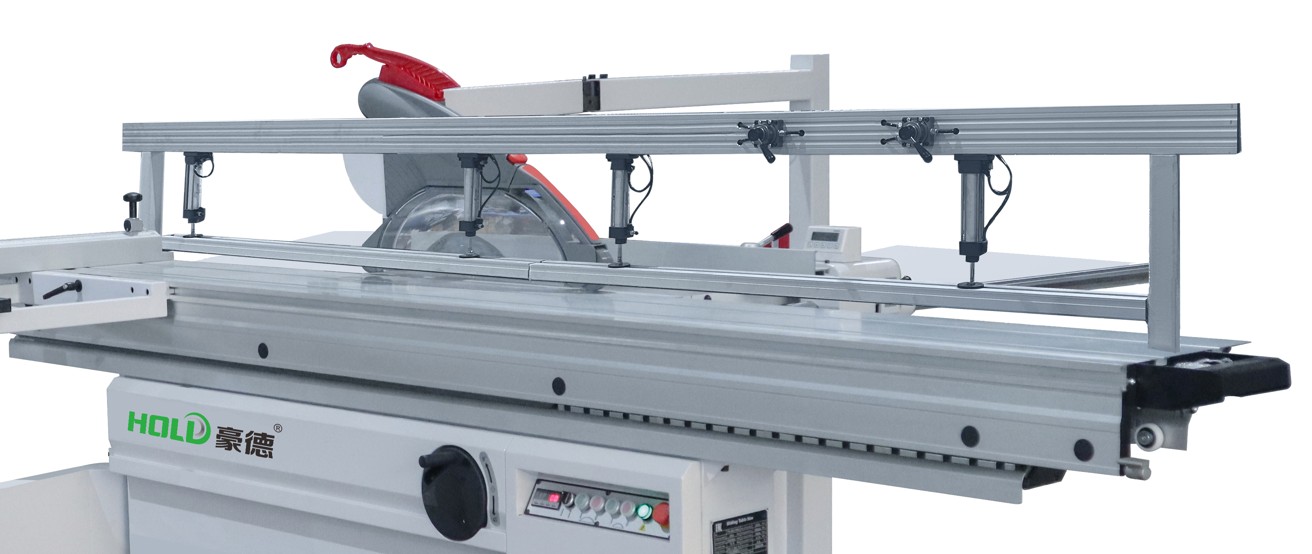

Параллелограммная защита закрывает рабочую зону пилы. Аспирационный кожух имеет отдельный патрубок для удаления стружки. Ролики направляют материал на входе и выходе.
Кожух ограничивает доступ оператора к режущему инструменту. Закрытая рабочая зона повышает безопасность во время раскроя. Отдельный патрубок поддерживает эффективное удаление стружки.
Устойчивость оборудования
Масса станка составляет 1100 кг. Такая масса повышает устойчивость оборудования при обработке материала. Конструкция сохраняет минимальный уровень вибрации во время работы.
