Облицовывание прямолинейных кромок

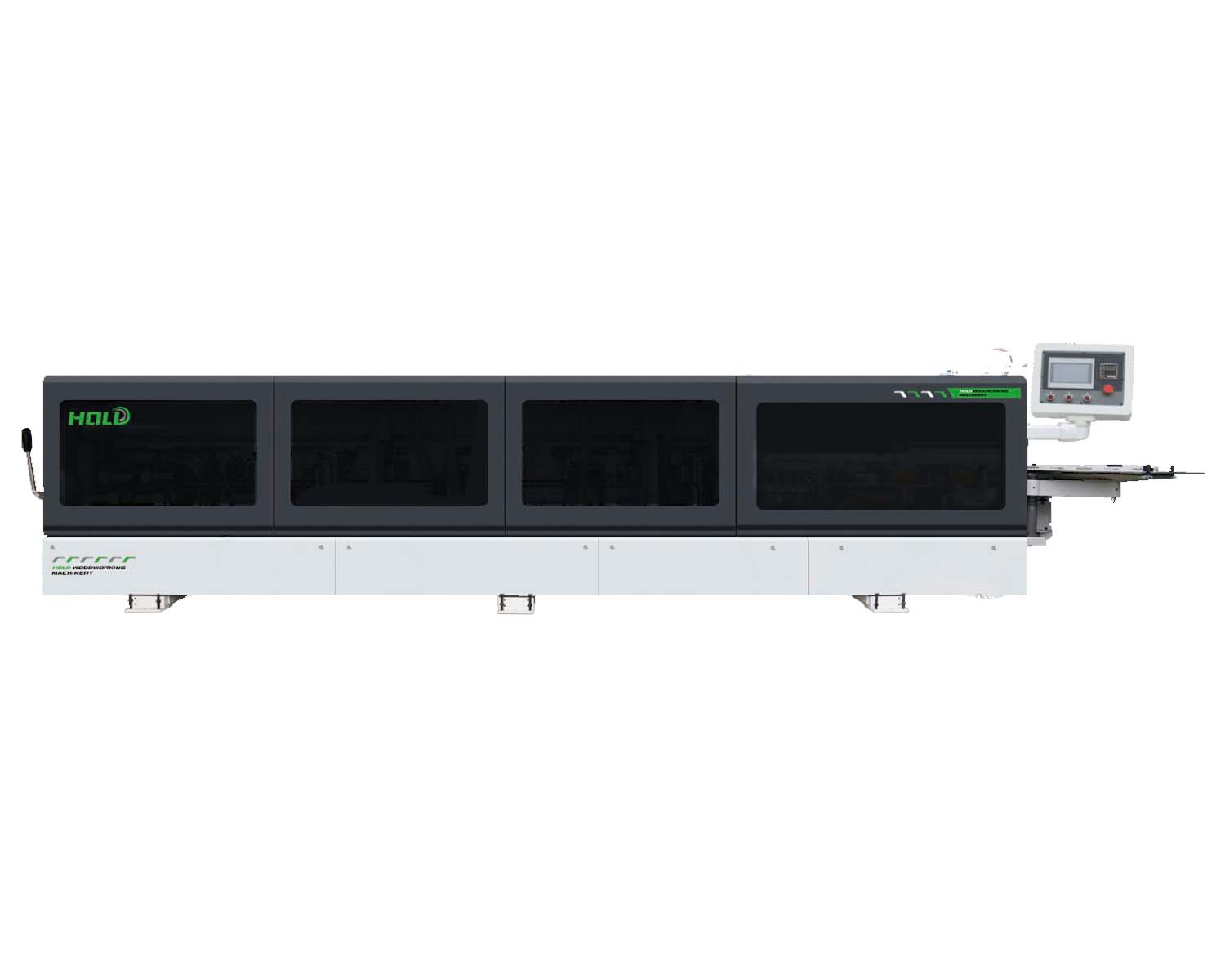

HOLD HD210J облицовывает прямолинейные кромки мебельных деталей. Станок приклеивает кромочный материал и последовательно обрабатывает сформированный профиль. Рабочие узлы поддерживают стабильное качество соединения при высокой скорости.
Модель рассчитана на универсальное производственное применение. Оборудование подходит для начального уровня и серийного выпуска продукции. Конструкция обеспечивает аккуратную и долговечную кромку.
Производственные операции
HOLD HD210J применяют на мебельных предприятиях. Станок обрабатывает плитные материалы при стандартных операциях кромкооблицовки.
Оборудование используют:
- при производстве корпусной мебели;
- для облицовки ЛДСП, МДФ и ДСП;
- в мелкосерийном и серийном производстве;
- на участках с базовыми требованиями к качеству кромки.
Станок работает с распространёнными диапазонами заготовок. Допустимая толщина заготовок составляет 10–60 мм. Оборудование обрабатывает кромку 0,4–3 мм.
Компоновка оборудования
Станок занимает ограниченную площадь производственного участка. Длина станка составляет 3900 мм. Такая компоновка сохраняет полный цикл обработки при компактном размещении.
Настройка по толщине
Прижимная балка адаптируется под толщину заготовки. Моторизированный подъём изменяет положение балки без ручной перестановки. Такая регулировка сокращает время настройки оборудования.
Пневматический ограничитель контролирует подачу деталей. Механизм предотвращает ошибочную загрузку и защищает рабочие узлы станка.
Прифуговка торца
Узел прифуговки подготавливает торец перед облицовыванием. Два высокочастотных двигателя приводят режущий инструмент. Узел устраняет сколы и неровности исходной поверхности.
Глубина обработки достигает до 1 мм. Прифуговка формирует ровный торец для последующего нанесения клея. Подготовленная поверхность повышает стабильность приклеивания кромочного материала.
Нанесение клея
Клеевая система равномерно распределяет состав по торцу. Ванна поддерживает точную регулировку подачи клея. Валиковое нанесение формирует дозированный клеевой слой.
Равномерная дозировка стабилизирует соединение материалов. Клеевой состав покрывает рабочую поверхность по всей длине детали.
Прижим кромки
Пресс-группа фиксирует кромку после нанесения клея. Система включает три ролика, один из которых моторизирован. Ролики последовательно прижимают материал по всей длине заготовки.
Плотный контакт повышает качество приклеивания. Равномерное усилие сохраняет положение кромки во время дальнейшей обработки.
Торцевая обрезка
Узел торцевой обрезки удаляет продольные припуски кромки. Высокочастотные двигатели приводят режущий инструмент. Механизм точно обрабатывает начало и конец детали.
Фрезерование профиля
Фрезерный узел снимает верхний и нижний свесы. Режущий инструмент формирует аккуратный профиль приклеенной кромки. Обработка подготавливает поверхность к последующей циклёвке.
Циклёвка кромки
Узел радиусной цикли устраняет следы фрезерования. Цикля выравнивает профиль и формирует гладкую поверхность кромки.
Клеевая цикля очищает поверхность детали. Узел удаляет остатки клея после прижима и фрезерования.
Полировка
Полировочный узел завершает обработку кромки. Рабочие элементы очищают поверхность после циклёвки. Финишная операция улучшает состояние обработанного профиля.
Подача заготовок
Цепной транспортер перемещает детали через рабочие узлы. Мотор-редуктор (2,2 кВт) поддерживает стабильную скорость подачи. Привод сохраняет равномерное движение заготовки по рабочей зоне.
Выдвижной суппорт поддерживает мебельные детали. Прорезиненные ролики распределяют опору по всей длине станка. Такая конструкция стабилизирует положение заготовки при перемещении.
Система управления
Touch screen управляет основными настройками оборудования. Сенсорная система ускоряет подготовку станка к рабочему циклу. Интерфейс снижает требования к квалификации оператора.
