Обработка прямолинейных кромок

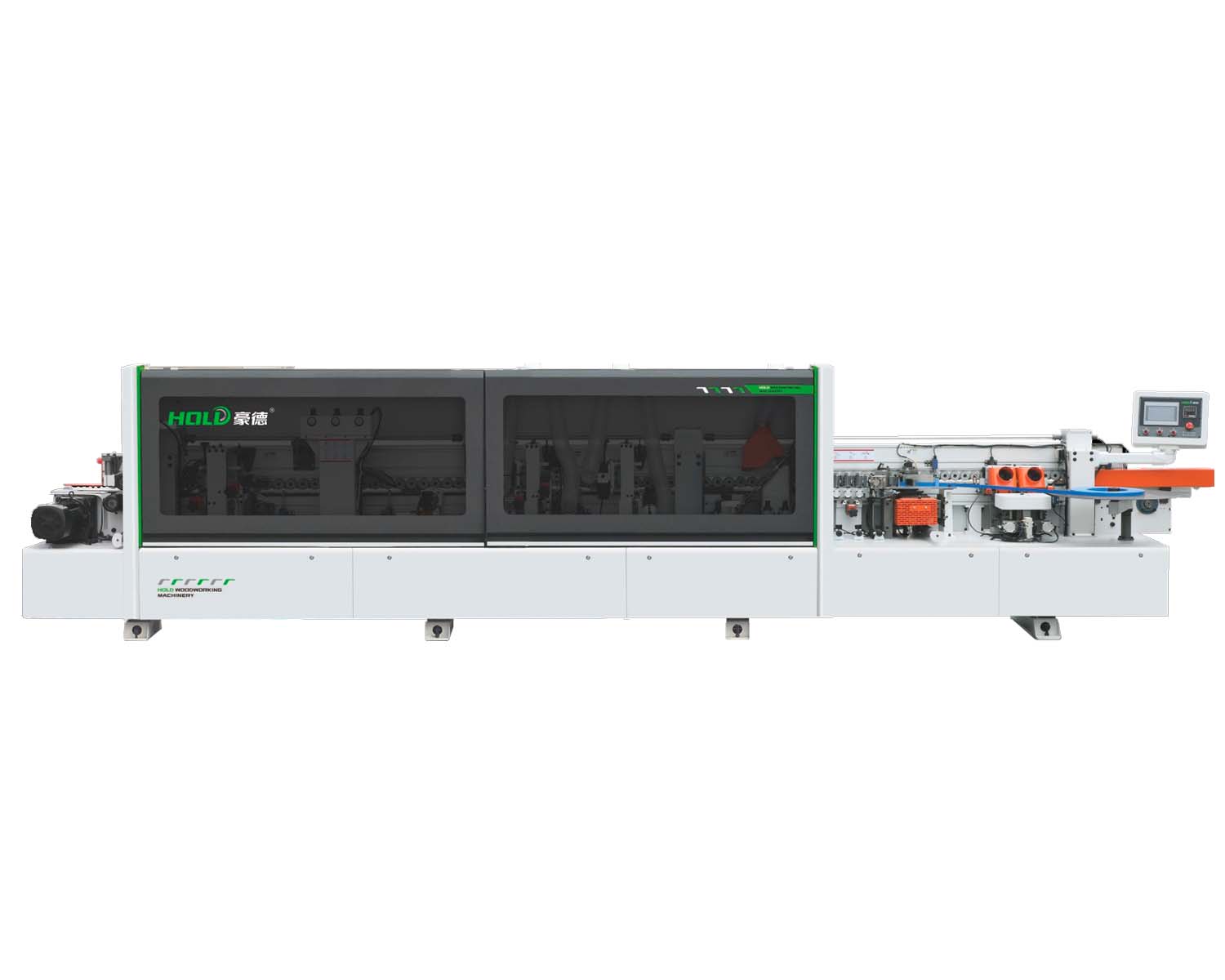

HOLD HD621JSC облицовывает кромки мебельных щитов и заготовок. Станок приклеивает кромочный материал и выполняет последующую многоступенчатую обработку. Рабочие узлы формируют аккуратную и износостойкую кромку.
Модель рассчитана на стабильную серийную работу. Оборудование подходит начальным производствам и предприятиям с высокой загрузкой. Конструкция сохраняет качество обработки при различной интенсивности эксплуатации.
Производственные задачи
HOLD HD621JSC обрабатывает плитные материалы на мебельных предприятиях. Станок выполняет операции кромкооблицовки при изготовлении корпусной мебели.
Оборудование применяют:
- при производстве корпусной мебели;
- для облицовки ЛДСП, МДФ и ДСП;
- на участках серийного и массового производства;
- при необходимости стабильного качества кромки.
Станок обрабатывает заготовки толщиной 10–60 мм. Рабочие узлы поддерживают кромку толщиной 0,4–3 мм. Такой диапазон охватывает стандартные задачи мебельного производства.
Технологический цикл
Станок выполняет полный цикл за один проход. Заготовка последовательно проходит подготовительные, формообразующие и финишные узлы.
Цикл включает:
- прифуговку;
- торцевую обрезку;
- черновое и чистовое фрезерование;
- скругление углов;
- кромочную и клеевую циклю;
- полировку.
Последовательная компоновка исключает повторную подачу детали. После завершения цикла заготовка не требует дополнительных операций.
Подготовка торца
Узел прифуговки выравнивает торец перед приклеиванием. Два высокочастотных двигателя приводят алмазные фрезы. Инструмент удаляет дефекты и формирует ровную поверхность.
Подготовленный торец стабилизирует клеевое соединение. Ровная поверхность обеспечивает равномерный контакт кромки с заготовкой.
Нанесение клея
Клеевой узел точно дозирует клеевой состав. Система равномерно наносит клей по всей длине торца. Стабильная дозировка поддерживает качество соединения.
Инфракрасный нагрев подготавливает торец к приклеиванию. Нагрев повышает адгезию клея к поверхности заготовки. Такая обработка уменьшает толщину клеевого шва.
Прижим кромки
Пресс-группа фиксирует кромочный материал после нанесения клея. Система включает четыре ролика с пневматической регулировкой. Ролики равномерно распределяют усилие по длине детали.
Пневматическая регулировка поддерживает заданное давление прижима. Кромка сохраняет положение при последующей обработке.
Торцевая обрезка
Торцовочный узел удаляет передний и задний припуски. Высокочастотные двигатели приводят режущий инструмент. Механизм сохраняет точность при высокой скорости подачи.
Обработка формирует начало и конец приклеенной кромки. После обрезки деталь поступает к фрезерным узлам.
Фрезерование свесов
Раздельные узлы последовательно формируют профиль кромки. Черновое фрезерование снимает основной припуск материала. Чистовое фрезерование уточняет окончательную геометрию профиля.
Плавающие фрезерные узлы работают по копирам. Копиры отслеживают положение поверхности движущейся заготовки. Такая кинематика исключает дефекты при снятии свесов.
Скругление углов
Узел ROUND автоматически обрабатывает углы детали. Механизм выполняет скругление без остановки заготовки. Непрерывная работа поддерживает производительность технологического цикла.
Циклёвка и очистка
Кромочная цикля удаляет следы чистового фрезерования. Узел выравнивает профиль перед финишной полировкой.
Клеевая цикля снимает остатки клея с поверхности. Система подаёт разделительную и очистительную жидкость. Составы предотвращают налипание клея на детали.
Полировка
Узел полировки завершает обработку кромки. Рабочие элементы удаляют оставшиеся технологические следы. Финишная операция формирует чистую поверхность.
Подача заготовок
Цепной транспортер перемещает детали через рабочие узлы. Редукторный привод поддерживает равномерную скорость подачи. Стабильное движение сохраняет точность последовательных операций.
Выдвижной суппорт поддерживает заготовки по всей длине конвейера. Прорезиненные ролики стабилизируют положение мебельных щитов. Опорная система снижает смещение деталей при обработке.
Система управления
Сенсорная система контролирует рабочие параметры станка. Интуитивный интерфейс ускоряет настройку основных узлов. Автоматизированное управление упрощает работу оператора.
