Обработка прямолинейных кромок

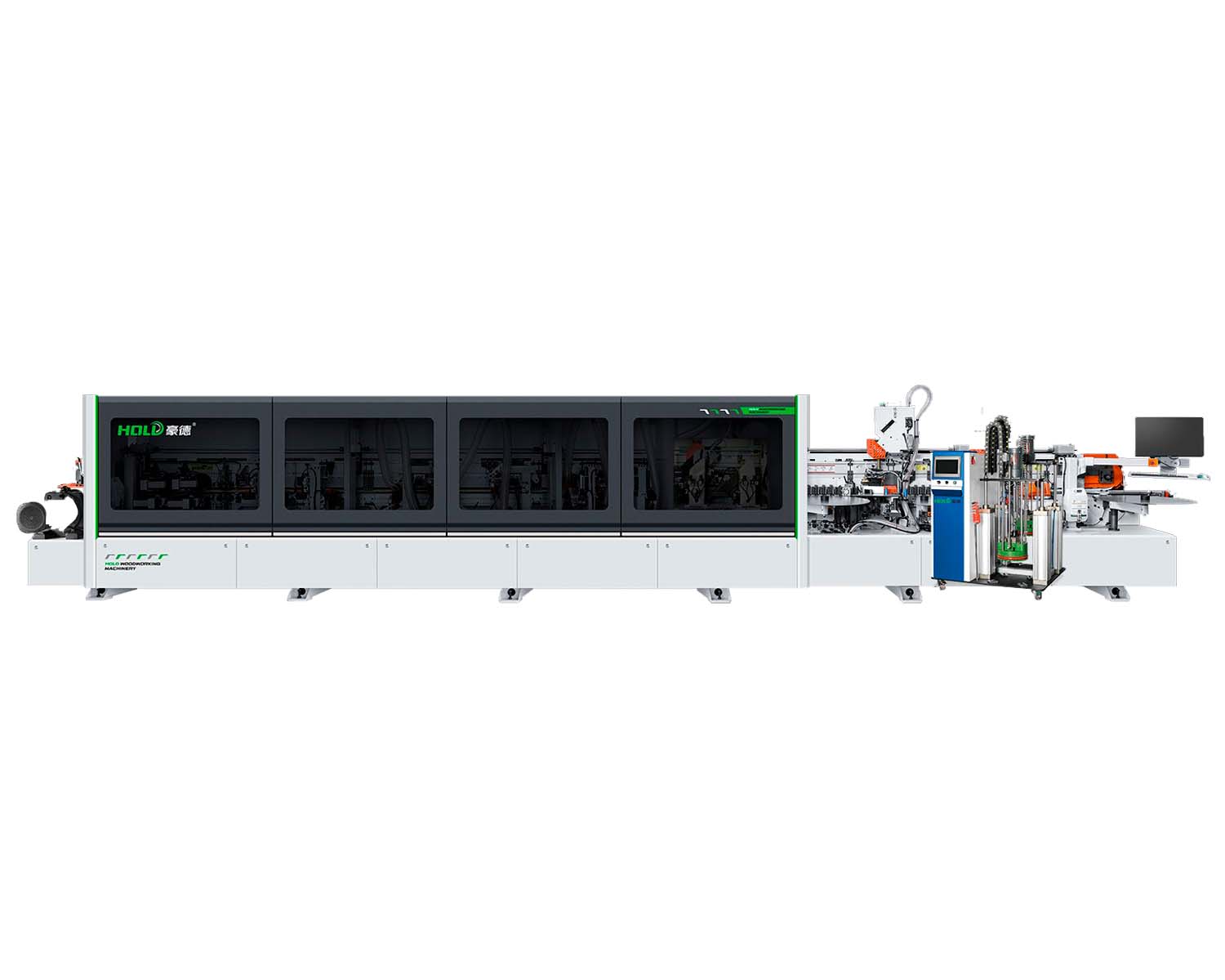

HOLD HD856JBA6 облицовывает прямолинейные кромки мебельных деталей. Станок выполняет полный цикл обработки при высокой скорости подачи. Автоматизация сокращает переналадку при частой смене кромочного материала.
Модель рассчитана на интенсивную промышленную эксплуатацию. Рабочие узлы сохраняют стабильное качество при широкой номенклатуре изделий. Конструкция поддерживает последовательную смену производственных заданий.
Производственные задачи
HOLD HD856JBA6 применяют средние и крупные предприятия. Станок работает на мебельных и деревообрабатывающих производственных участках.
Оборудование используют:
- при серийном и массовом производстве корпусной мебели;
- для обработки ЛДСП, МДФ и плитных материалов;
- на автоматизированных линиях с высокой загрузкой;
- при производстве изделий с различными типами кромки.
Станок обрабатывает заготовки толщиной 10–60 мм. Рабочие узлы поддерживают кромку толщиной 0,4–3 мм. Такой диапазон охватывает основные задачи мебельного производства.
Магазин кромочного материала
Шестиканальный магазин кромки BA6 ускоряет смену материала. Система одновременно поддерживает до 6 типов кромки. Переключение выполняется без длительной переналадки оборудования.
Магазин расширяет работу с различными производственными заданиями. Такая компоновка отличает BA6 от стандартной версии станка.
Клеевая система PUR
Станок использует двойную PUR-клеевую систему. Двухцветная PUR-клеевая ванна не требует очистки при переключении. Верхний клеевой узел предварительно расплавляет состав и автоматически подаёт гранулы.
Система поддерживает работу с разными клеевыми режимами. Такая компоновка повышает прочность соединения и снижает видимость клеевого шва.
Инфракрасная лампа нагревает торец перед приклеиванием. Нагрев улучшает адгезию клея к поверхности заготовки. Узел подачи разделительной жидкости предотвращает налипание состава на детали.
Технологический цикл
Станок обрабатывает кромку за один проход. Рабочие узлы последовательно выполняют подготовительные и финишные операции.
Цикл включает:
- прифуговку с алмазными фрезами;
- торцевую обрезку (3 двигателя);
- черновое и чистовое фрезерование;
- 4-моторный узел скругления углов;
- двойную циклёвку и полировку.
Последовательная обработка формирует чистую кромку без дефектов. Деталь не требует повторной подачи через рабочие узлы.
Станина и прижим
Высокопрочная стальная станина поддерживает жёсткость оборудования. Конструкция сохраняет положение рабочих узлов под производственной нагрузкой.
Ленточный прижим равномерно перемещает мебельную деталь. Механизм снижает риск повреждения поверхности заготовки. Стабильная подача сохраняется при высоких рабочих режимах.
Прифуговка торца
Узел прифуговки подготавливает торец перед приклеиванием. Алмазные фрезы Ø125 мм удаляют дефекты исходной поверхности. Ровный торец поддерживает равномерное нанесение клея.
Прижим кромки
Пресс-группа фиксирует кромочный материал после нанесения клея. Система включает 5 роликов. Ролики равномерно распределяют прижимное усилие по длине детали.
Торцевая обрезка
Торцовочный узел удаляет передний и задний припуски. Три двигателя приводят режущий инструмент. Механизм сохраняет точность обработки при высокой скорости подачи.
Фрезерование свесов
Раздельные узлы последовательно формируют профиль кромки. Черновое фрезерование снимает основной припуск приклеенного материала. Чистовое фрезерование уточняет геометрию готового профиля.
Плавающие фрезерные узлы отслеживают положение заготовки. Такая кинематика предотвращает дефекты при снятии свесов.
Скругление углов
Четырёхмоторный узел ROUND обрабатывает углы детали. Механизм выполняет скругление без остановки подачи. Непрерывная работа сохраняет производительность технологического цикла.
Циклёвка и очистка
Два узла кромочной цикли выполняют чистовую обработку. Пневмоперенастройка ускоряет переход между рабочими заданиями.
Система очистки и скребки удаляют технологические загрязнения. Механизм разрыва стружки предотвращает наматывание отходов. Такая компоновка повышает надёжность рабочих узлов.
Полировка
Два полировальных узла завершают обработку кромки. Рабочие элементы удаляют оставшиеся следы предыдущих операций. Финишный этап формирует чистую поверхность.
Подача заготовок
Конвейер перемещает детали со скоростью до 26 м/мин. Ленточный прижим сохраняет устойчивость подачи на высоких режимах.
Транспортер мощностью 7,5 кВт перемещает заготовки через рабочие узлы. Двухрядный суппорт поддерживает детали по всей траектории движения. Такая схема стабилизирует положение материала при обработке.
Система управления
Автоматика контролирует рабочие параметры станка. Система поддерживает смену кромки, энергосбережение и производственную статистику.
Управление включает:
- автоматическую смену кромки (опция);
- режимы энергосбережения (нагрев, ожидание, сон);
- учёт производительности и статистику;
- возможность интеграции с ERP/MES.
Интеграция связывает станок с цифровой системой предприятия. Автоматизированное управление сокращает переналадку и повышает контроль производства.
